Формат блока данных подуровня конвергенции AAL типа

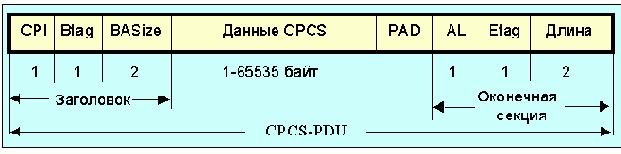

Рисунок 4.3.5.7. Формат блока данных подуровня конвергенции AAL 3/4-типа




CPI

(common part indicator) – однооктетный индикатор общей части, используется при интерпретации последующих полей;

BTAG

(beginning tag) – однооктетная метка начала, в сочетании с ETAG определяет границы протокольного блока данных (PDU);

BAsize

(buffer allocation size) – емкость буфера, сообщает получателю максимальный размер буфера. Поле занимает 2 байта;

PAD

заполнитель, обеспечивает кратность поля данных 4 октетам;

AL

(alignment) – выравнивание, заполняется нулями;

ETAG

(end tag) – метка конца (один октет);

Длина

задает протяженность cpcs-pdu;

CPCS-PDU

(common part convergence sublayer – protocol data unit) – протокольный блок данных общей части подуровня конвергенции

Тип 3/4 имеет существенную избыточность (4 байта из 48 на каждый SAR-PDU). По этой причине был введен 5-ый тип. Этот уровень обеспечивает канал, ориентированный на соединение, с переменной скоростью обмена (VBR) в широковещательном режиме при минимальном контроле ошибок (или вовсе без него). IP-дейтограммы передаются через сети ATM через адаптационный уровень 5 (RFC-1577). Уровень AAL5 иногда называют SEAL (simple and efficient adaptation layer – простой и эффективный адаптационный уровень). AAL5 занимает в наборе протоколов семейства ATM нишу протокола udp стека TCP/IP. Формат ячейки SAR-PDU 5-го типа показан на Рисунок 4.3.5.8.
