Формат структуры данных протокола CLNIP

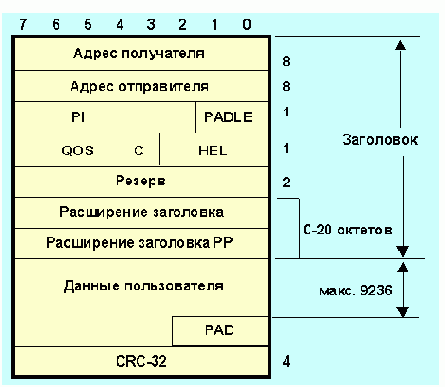

Рисунок 4.3.5.18. Формат структуры данных протокола CLNIP




PI

(protocol identifier) – идентификатор протокола.

PADLE

(padding length) – длина заполнения.

QoS

(quality of service) – качество обслуживания

С

(CRC indication bit) – индикатор числа бит в контрольной сумме CRC.

HEL

(header extension length) – длина расширения заголовка.

Проблему фрагментации и инкапсуляции этих длинных пакетов в АТМ ячейки берет на себя коммутатор доступа. Схема вложения и фрагментации для пакетов clnap отображена на Рисунок 4.3.5.19.

Из рисунка видно, что на подуровне SAR происходит деление пакета на части и укладка полученных сегментов в поля данных ячеек (48 байт).
