Интегрированные сети ISDN
Структура pdu подуровня SAR ATM го типов

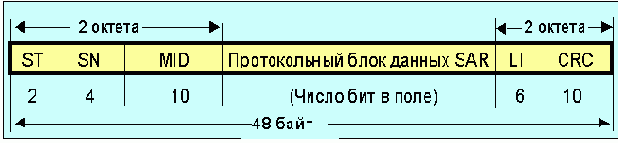

Рисунок 4.3.5.6. Структура pdu подуровня SAR ATM 3/4-го типов
|
ST |
(segment type) – тип сегмента. Начало сообщения – 10 (BOM – beginning of message), продолжение – 00 (COM – continuation of message), завершение сообщения – 01 (EOM – end of message), односегментное сообщение – 11; |
|
SN |
(sequence number) – номер по порядку; |
|
MID |
(multiplexing identifier) – идентификатор мультиплексирования для протокола 4-го уровня (позволяет мультиплексировать до 1024 пользователей для одного соединения). Поле служит для определения того, к какой из активных сессий принадлежит данная ячейка. |
|
li |
длина заполнения поля данных. |
При вычислении crc используется образующий полином G(x) = x11 + x9 + x5 + x4 + x +1. Подуровень конвергенции aal содержит общую часть подуровня CPCS (common path convergence sublayer) и служебную часть подуровня SSCS (service specific convergence sublayer). CPCS обеспечивает негарантированную доставку кадров любой длины в диапазоне 1-65535 байт. Данные пользователя передаются непосредственно на субуровень AAL. Формат протокольного блока данных подуровня конвергенции AAL 3/4-типа показан на Рисунок 4.3.5.7.
