Интегрированные сети ISDN
Формат диагностического запроса

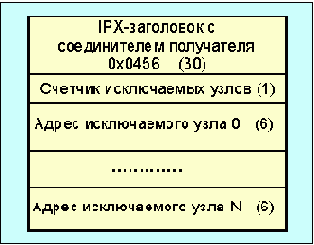

Рисунок 4.2.1.5.2. Формат диагностического запроса
Структура пакета-отклика показана на Рисунок 4.2.1.5.3. В зависимости от числа компонентов конфигурации пакет-отклик может иметь различную длину. Поля базового и вспомогательного номера версии характеризуют вариант программы diagnostic responder (например, 1.1). Поле номер диагностического соединителя SPX указывает на соединитель, которому отсылаются все диагностические отклики. Поле счетчик компонентов содержит число описаний компонентов, содержащихся в пакете. Поле тип компонента описывает один из компонентов (или процессов) узла, посылающего отклик. Описание компонента может быть простым и расширенным. Простое описание содержит один байт идентификатора компонента. Расширенное описание компонента включает в себя информацию о маршрутизаторах, файл-серверах и невыделенных IPX/SPX. Первое поле в этом случае представляет собой идентификатор расширенного описания, который характеризует тип компонента:
