Алгоритм установления соединения PPP

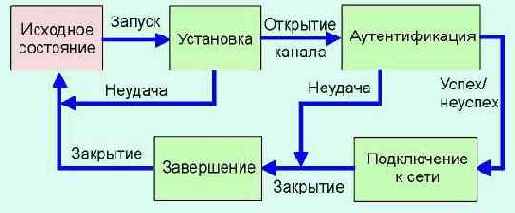

Рисунок 3.5.2. Алгоритм установления соединения PPP


При обнаружении несущей или по инициативе клиента система может попытаться установить соединение. В случае успеха система переходит в фазу аутентификации. Если же и фаза аутентификации завершается благополучно, система выполняет подключение к сети (IP, IPX, Appletalk и т.д.), настройка сетевого уровня производится в рамках протокола NCP. Во всех остальных случаях производится возврат в исходное состояние. Процедура закрытия соединения осуществляется протоколом LCP.

В поле данных PPP-пакета может быть вложен один LCP-пакет, в этом случае в поле протокол должен быть записан код 0xC021 (Link Control Protocol). LCP-протокол служит для установления соединения путем обмена конфигурационными пакетами. По завершении этого обмена система переходит в фазу аутентификации (Рисунок 3.5.2). Формат LCP-пакета показан на Рисунок 3.5.3.
