Формат MР-пакета



Рисунок 3.5.5. Формат MР-пакета

Поля PID - идентификатор протокола. Субполе B (Beginning) - бит фрагмента =1 для первого фрагмента PPP и =0 для всех последующих фрагментов. Субполе E (Ending) - бит фрагмента =1 для последнего фрагмента PPP и =0 для всех прочих фрагментов. Поле номер по порядку имеет длину 24 бита. Существует модификация пакета с укороченным кодом (12 бит) номера по порядку. При этом к этому полю отходят 4 нулевые бита после BE00. Выбор длины этого поля осуществляется протоколом LCP. Значение полу увеличивается на 1 при посылке очередного фрагмента. Для вышерасположенных уровней совокупность совместно используемых каналов выглядит, как один виртуальный канал.

При передаче пакетов по каналу Multilink инкапсуляция производится согласно следующим правилам, которые задаются вручную:

  • Никакого асинхронного управления кодированием символов
  • Запрет использования магических чисел
  • Запрещено мониторирование качества канала
  • Сжатие полей адреса, протокола и управления
  • Никаких составных кадров
  • Запрет заполнения с самоописанием (Self-Describing-Padding)

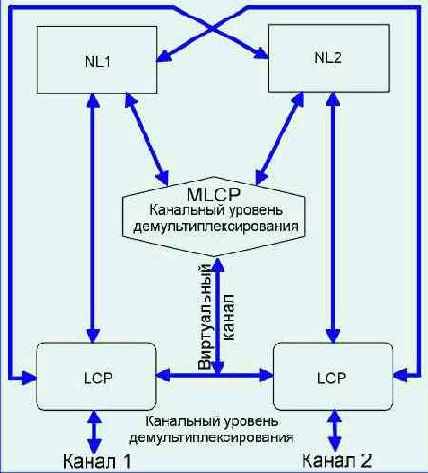

Для предварительно фрагментированных пакетов запрещено дополнение нулями или использование каких-либо иных заполнителей. Рассмотрим пример Multilink-соединения, приведенный на Рисунок 3.5.6. Канал 1 между двумя системами согласуется сетевыми уровнями NL1, NL2 и MP. Затем эти две системы согласуют с MP канал 2. Кадры, полученные каналом 1, демультиплексируются на канальном уровне согласно сетевому протокольному идентификатору PPP и могут быть посланы NL1, NL2 или MP. Канал 2 примет кадры со всеми сетевыми протокольными идентификаторами, с которыми принимает их канал 1. Кадры, полученные MP, позднее демультиплексируются на сетевом уровне согласно протокольному идентификатору PPP и посылаются NL1 или NL2. Любые кадры, полученные MP для других протоколов сетевого уровня, отбрасываются с помощью стандартного протокольного механизма (Reject).
