Качество DCT-изображения для различных

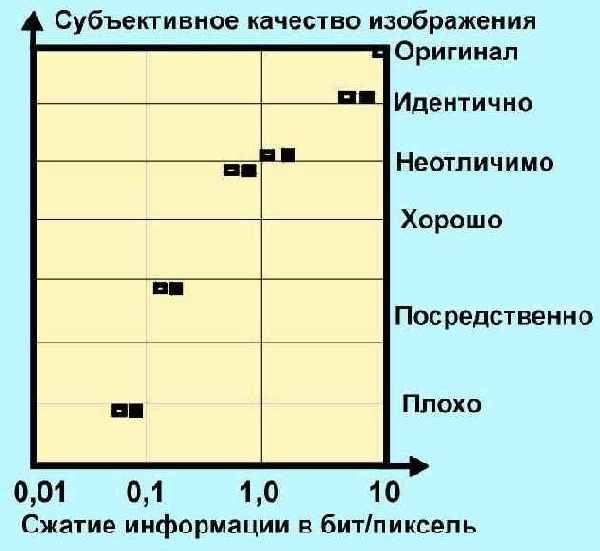

Рисунок 2.5.3. Качество DCT-изображения для различных значений сжатия информации (картинка имеет разрешение 512*512 пикселей; заполненные квадратики соответствуют цветному изображению, а незаполненные - черно-белому)
Отображение графического образа может выполняться последовательно (примерно так, как мы читаем текст: слева-направо и сверху-вниз) или с использованием прогрессивного кодирования (сначала передается вся картинка с низким разрешением, затем последовательно четкость изображения доводится до максимальной). Последний метод весьма удобен для систем WWW, где просмотрев изображение низкого разрешения, можно отменить передачу данных улучшающих четкость и тем самым сэкономить время. Хорошо распознаваемое изображение получается при сжатии порядка 0,1 бита на пиксель.
Проблема сжатия и передачи движущегося изображения еще сложнее. Алгоритм кодирования такого изображения описан в рекомендациях CCITT H.261 и предполагает, что скорость передачи при этом лежит в интервале 40кбит/с - 2Мбит/с. Следует иметь в виду, что видео телефония и видеоконференции требуют синхронной передачи звука и изображения (стандарт H.221, например 46,4 Кбит/с для видео и 16 Кбит/с для звука). Нормальный формат телевидения имеет 625 и 525 строк развертки и частоту кадров 25-30 в секунду. Цветное телевидение использует сигналы R (red), G (green) и B (blue), причем яркость луча (y) определяется соотношением: Y = 0.30R + 0.59G + 0.11B (при отображении белого цвета). Информация о цветах определяется формулами: СB = B - Y и CR = R - Y. Зная величины y, CB и СR, можно восстановить значения R, G и B. При сжатии цветного изображения учитывается тот факт, что человеческий глаз извлекает большую часть информации из контуров предметов, а не из цветных деталей. Например в рекомендации CCIR 601 предлагается использовать полосу 13.5 Мгц для кодирования Y и только по 6.75 Мгц для СB и CR. Такая схема требует 216 Мбит/с, что в 3375 раза превышает возможности стандартного 64кбит/с B-канала ISDN. Приемлемыми решениями могут быть:
Если комбинация прямого и обратного DCT-преобразования не приводит к получению исходного объекта, то такого рода эффекты могут заметно усилиться. Для исключения этого время от времени производится передача непосредственно видеосигнала. Практически преобразователь изображения представляет чудо современной технологии, которое даст работу еще не одному поколению математиков и инженеров.
Нисколько не проще система передачи и мультиплексирования потока видео данных, который содержит помимо обычной информации описания формы движущихся объектов, векторы перемещения, коэффициенты дискретизации и многое другое. Схема передачи графической информации имеет 4-х уровневую, иерархическую структуру. Передача каждого кадра изображения начинается с 20-битного кода PSC (Picture Start Code, эта сигнатура позволяет выделить начало кадра изображения в общем потоке), далее следует 5-битовый код TR (Temporal Reference, временная метка, которая позволяет поместить соответствующую часть изображения в правильную точку экрана). Изображение пересылается частями, имеется 4 уровня: кадр, группа блоков GoB (Group of Blocks), макроблоки (MB) и просто блоки.
Ядро всей структуры составляет процедура передачи кадра (внутренний слой, существуют еще слои GoB, MB и блока, см. Рисунок 2.5.4, 2.5.5, 2.5.6)
