Интегрированные сети ISDN



Значения поля код LCP-заголовка



Таблица 3.5.2 Значения поля код LCP-заголовка



Код

Тип пакета



1

Запрос конфигурации

Configure-Request

2

Подтверждение конфигурации

Configure-Ack

3

Не подтверждение конфигурации

Configure-Nak

4

Отклонение конфигурации

Configure-Reject

5

Запрос завершения

Terminate-Request

6

Подтверждение завершения

Terminate-Ack

7

Отклонение кода

Code-Reject

8*

Отклонение протокола

Protocol-Reject

9*

Запрос отклика

Echo-Request

10*

Эхо-отклик

Echo-Reply

11*

Запрос отмены

Discard-Request

12*

Идентификация



13*

Остающееся время



14**

Запрос сброса



15**

Отклик на запрос сброса



*) Только LCP;

**) Только CCP



Для случая запроса Discard-Request между полями длина и данные помещается 4-байтовое поле Magic-Number (магическое число).

Протокол PPP многолик, он способен поддерживать и многоканальные соединения (RFC-1990). Это бывает полезно при работе через ISDN, X.25, Frame Relay или при необходимости расширить пропускную способность за счет подключения нескольких параллельных каналов (MP - MultiLink Protocol). Так как я не сталкивался со случаями, когда пропускной способности было вполне достаточно, данную модификацию PPP-протокола следует считать крайне важной. При этом одной из проблем является распределение пакетов по каналам и последующее их упорядочение принимающей стороной. Особую осторожность в этом случае следует соблюдать при использовании заполнителей. В этом режиме по виртуальному каналу MultiLink запрещается посылать конфигурационные LCP-пакеты Configure-Request, -Reject, -Ack, -Nak, Terminate-Request или -Ack. Принимающая сторона в случае их обнаружения должна их игнорировать. Применение других LCP-пакетов допускается (например, Code-Reject, Protocol-Reject, Echo-Request, Echo-Reply и Discard-Request).

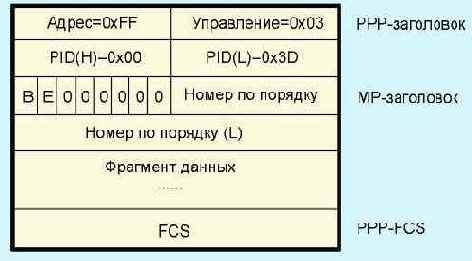

Формат MP-пакета представлен на Рисунок 3.5.5.
