Формат объекта

Рисунок 4.4.9.6.9. Формат объекта

Заголовок объекта имеет следующие поля:

Длина в байтах

16-битовое поле, содержащее полную длину объекта в байтах. Длина должна быть кратна 4 октетам, минимальное значение равно 4.

Class-Num

Идентифицирует класс объекта. Каждый класс объекта имеет свое имя, которое в данном документе записывается прописными буквами. Приложения RSVP должны распознавать следующие классы:

NULL

Объект NULL имеет код Class-Num равный нулю, а его C-тип игнорируется. Его длина должна быть, по крайней мере, равна 4, но может быть любой кратной 4. Объект NULL может появиться где угодно в последовательности объектов. Его содержимое получателем игнорируется.

SESSION

Содержит IP-адрес места назначения (DestAddress), идентификатор протокола IP, и обобщенный номер порта назначения, для того чтобы специфицировать сессию для других объектов, которые следуют далее. Этот класс должен присутствовать в любом сообщении RSVP.

RSVP_HOP

Несет в себе IP-адрес узла, поддерживающего протокол RSVP, который послал это сообщение, и дескриптор логического выходного интерфейса (LIH). Этот класс характеризует предшествующий узел (previous hop).

TIME_VALUES

Содержит значение периода обновления R, используемого отправителем сообщения. Необходим в каждом сообщении Path и Resv.

STYLE

Определяет стиль резервирования, а также зависящую от стиля информацию, которая не включена в объекты FLOWSPEC или FILTER_SPEC. Необходим в каждом сообщении Resv.

FLOWSPEC

Определяет желательный уровень QoS, в сообщениях Resv.

FILTER_SPEC

Определяет субнабор информационных пакетов сессии, которые должны получить желательный уровень QoS (специфицированный объектом FLOWSPEC), в сообщениях Resv.

SENDER_TEMPLATE

Содержит IP-адрес отправителя и, может быть, некоторые дополнительную информацию, идентифицирующую отправителя. Необходим в сообщениях Path.

SENDER_TSPEC

Определяет характеристики информационного трафика отправителя. Необходим в сообщениях Path.

ADSPEC

Несет в себе данные OPWA, в сообщении Path.

ERROR_SPEC

Специфицирует ошибку в сообщениях PathErr, ResvErr, или подтверждение в сообщении ResvConf.

POLICY_DATA

Несет в себе информацию, которая позволит локальному модулю, определяющему политику, принять решение, допустимо ли административно соответствующее резервирование. Может присутствовать в сообщениях Path, Resv, PathErr или ResvErr.

INTEGRITY

Несет в себе криптографические данные для аутентификации исходного узла и для верификации содержимого сообщения RSVP. Использование объекта INTEGRITY описано в ссылке [Baker96] в конце данного документа.

SCOPE

Несет в себе список ЭВМ-отправителей, к которым должно быть переадресовано данное сообщение. Может присутствовать в сообщениях Resv, ResvErr или ResvTear.

RESV_CONFIRM

Несет в себе IP-адрес получателя, который запросил подтверждение. Может присутствовать в сообщениях Resv или ResvConf.

C-Type

Тип объекта, уникален в пределах класса Class-Num.

Максимальная длина объекта равна 65528 байт. Поля Class-Num и C-Тип могут использоваться совместно, как 16-битовое число, для определения уникального типа для каждого из объектов.

Старшие два бита Class-Num используются для определения того, какие действия должен предпринять узел, если он не распознает Class-Num объекта.

18. Сообщения Path

Каждая ЭВМ-отправитель периодически отправляет сообщения Path для каждого из информационных потоков, берущих здесь свое начало. Это сообщение содержит объект SENDER_TEMPLATE, определяющий формат пакетов данных, и объект SENDER_TSPEC, специфицирующий характеристики трафика потока. Опционно сообщение может содержать объект ADSPEC, несущий в себе информацию о потоке (OPWA).

Сообщение Path направляется от отправителя к получателю по тому же маршруту, по которому движутся информационные пакеты. IP-адрес источника в сообщении Path должен характеризовать адрес отправителя, в то время как адрес места назначения должен быть равен DestAddress для текущей сессии. Эти адреса гарантируют, что сообщение будет корректно маршрутизовано даже через области сети, не поддерживающие RSVP.

Формат сообщения Path имеет следующий вид:

<Path Message> ::= <Common Header> [ <INTEGRITY> ]

<SESSION> <RSVP_HOP>

<TIME_VALUES>

[ <POLICY_DATA> ... ]

[ <sender descriptor> ]

<sender descriptor> ::= <SENDER_TEMPLATE> <SENDER_TSPEC>

[ <ADSPEC> ]

Если присутствует объект INTEGRITY, он должен следовать непосредственно за стандартным общим заголовком. Не существует каких-либо иных ограничений порядка передачи, хотя упомянутое выше требование является рекомендательным. Число объектов POLICY_DATA может быть произвольным.

Объект PHOP (т.е., RSVP_HOP) каждого сообщения Path содержит адрес предшествующего узла, напр., IP-адрес интерфейса, через который только что было послано сообщение Path. Он также содержит дескриптор логического интерфейса (LIH).

Каждый узел, поддерживающий RSVP, вдоль пути перехватывает сообщение Path и обрабатывает его, с тем чтобы сформировать состояние пути для отправителя, заданного объектами SENDER_TEMPLATE и SESSION. Любой из объектов POLICY_DATA, SENDER_TSPEC и ADSPEC также записываются в состояние пути. Если случилась ошибка при обработке сообщения Path, посылается сообщение PathErr первичному отправителю сообщения Path.

Периодически процесс RSVP в узле сканирует состояние прохода, чтобы сформировать новые сообщения Path для посылки их получателям. Каждое сообщение содержит дескриптор, характеризующий одного отправителя, несет в себе IP-адреса отправителя и его источника.

Процесс RSVP переадресует и размножает (если требуется, например при мультикастинге) сообщения Path, используя маршрутную информацию, которую он получает от соответствующих процессов маршрутизации. Маршрут зависит от DestAddress сессии и для некоторых протоколов маршрутизации от адреса источника. Маршрутная информация обычно включает в себя список выходных интерфейсов, куда должно направляться сообщение Path. Так как каждый выходной интерфейс имеет свой IP адрес, сообщения Path, посланные разными интерфейсами содержат отличные адреса PHOP.

Кроме того, объекты ADSPEC, содержащие сообщения Path, будут отличаться для разных выходных интерфейсов.

Состояние пути для данной сессии и отправителя не обязательно должны иметь уникальные PHOP или уникальный входной интерфейс. Существует два случая, соответствующие мультикастной и уникастной сессиям.

Мультикастные сессии

Мультикастинговая маршрутизация позволяет иметь стабильное дерево распределения, в котором сообщения Path от одного и того же отправителя приходят от более чем одного PHOP, и RSVP должен быть готов поддерживать все такие состояния пути. RSVP не должен пересылать сообщения Path, которые прибывают через входной интерфейс, отличный от указанного в маршрутной таблице.

Уникастные сессии

В течение короткого периода времени, следующего после изменения уникастного маршрута, узел может получать сообщения Path от нескольких PHOP для данной сессии и отправителя. Узел не может надежно определить, какой из PHOP является правильным, хотя узел будет получать одновременно только один из PHOP. Одним из вариантов реализации RSVP является игнорирование PHOP и допущение для PHOP переключаться между имеющимися кандидатами. Другим вариантом является поддержание состояния пути для каждого PHOP и посылка сообщения Resv всем таким PHOP. В любом варианте ситуация является переходной, неиспользуемые состояния пути все равно будут удалены (явно или по таймауту).

19. Сообщения Resv

Сообщения Resv несут в себе запросы резервирования от узла к узлу, от получателей к отправителям в направлении противоположном движению потока данных. IP-адрес места назначения сообщения Resv является уникастным адресом предшествующего узла, полученным из состояния прохода. IP-адрес источника является адресом узла, который посылает сообщение. Сообщение Resv имеет следующий формат:

<Resv Message> ::= <Common Header> [ <INTEGRITY> ]

<SESSION> <RSVP_HOP>

<TIME_VALUES>

[ <RESV_CONFIRM> ] [ <SCOPE> ]

[ <POLICY_DATA> ... ]

<STYLE> <flow descriptor list>

<flow descriptor list> ::= <empty> |

<flow descriptor list> <flow descriptor>

Если присутствует объект INTEGRITY, он должен непосредственно следовать за общим заголовком. За объектом STYLE следует список дескрипторов потоков. Объекты в списке дескрипторов должны следовать требованиям записанных в BNF.

Объект NHOP (напр., RSVP_HOP) содержит IP-адрес интерфейса, через который посылаются сообщения Resv, и LIH для логического интерфейса, где требуется резервирование.

Появление объекта RESV_CONFIRM сигнализирует о запросе подтверждения резервирования и несет в себе IP-адрес получателя, которому должен быть послан ResvConf. Число объектов POLICY_DATA не лимитировано.

Ниже приведены правила, которые специфицируют структуру дескриптора потока для каждого из стилей резервирования.

Стиль WF:

Стиль FF:

<flow descriptor list> ::=

<FLOWSPEC> <FILTER_SPEC> |

<flow descriptor list> <FF flow descriptor>

<FF flow descriptor> ::=

[ <FLOWSPEC> ] <FILTER_SPEC>

Каждый запрос стиля FF описывается одной парой (FLOWSPEC, FILTER_SPEC), несколько таких запросов могут быть уложены в один список дескрипторов потока сообщения Resv. Объект FLOWSPEC может быть опущен, если он идентичен последнему такому объекту в списке; первый дескриптор потока стиля FF должен содержать FLOWSPEC.

Стиль SE:

<flow descriptor list> ::= <SE flow descriptor>

<SE flow descriptor> ::=

<FLOWSPEC> <filter spec list>

<filter spec list> ::= <FILTER_SPEC>

| <filter spec list> <FILTER_SPEC>

Набор отправителей (reservation scope), которым направляется конкретный запрос резервирования, определяется следующим образом:

Явный выбор отправителя

Резервирование переадресуется всем отправителям, чьи объекты SENDER_TEMPLATE, записанные в состоянии прохода соответствуют объекту FILTER_SPEC.

Произвольный выбор отправителей (wildcard)

Запрос с произвольным выбором отправителя соответствует всем отправителям, которые маршрутизированы на данный выходной интерфейс.

Когда сообщение Resv с произвольным выбором отправителя переадресуется более чем одному предыдущему узлу, в сообщение должен быть включен объект SCOPE. В этом случае список IP адресов для рассылки хранится именно в этом объекте.

Сообщение Resv, которое пересылается узлом, является в общем случае результатом объединения входящих сообщений Resv. Если одно из этих объединенных сообщений содержит объект RESV_CONFIRM и имеет число FLOWSPEC, больше чем FLOWSPEC всех других объединенных запросов резервирования, тогда этот объект RESV_CONFIRM переадресуется в виде исходящего сообщения Resv. Объект RESV_CONFIRM из одного из объединенных запросов (чья спецификация flowspecs равна, меньше или сравнима с объединенной спецификацией flowspec и которая не подвергнута блокаде) запустит генерацию сообщения ResvConf, содержащего RESV_CONFIRM. Объект RESV_CONFIRM в запросе, который подвергнут блокаде, не будет переадресован или возвращен, он будет аннулирован в текущем узле.

20. Сообщения отмены прохода

Получение сообщения PathTear (path teardown) аннулирует состояния прохода. Соответствующее состояние должно согласовываться с объектами SESSION, SENDER_TEMPLATE и PHOP. Кроме того, сообщение PathTear для мультикастной сессии может соответствовать только состоянию прохода для входного интерфейса, через который получено сообщение PathTear. Если соответствия состоянию прохода нет, сообщение должно быть отброшено без дальнейшей рассылки.

Сообщения PathTear инициализируются непосредственно отправителем или в результате таймаута состояния прохода в каком-либо узле и направляются всем отправителям. Уникастное PathTear не должно переадресовываться, если состояние прохода соответствует той же сессии и отправителю, но имеет другой PHOP.

Сообщение PathTear должно маршрутизоваться в точности также как соответствующие сообщения Path.

Следовательно, его IP- адрес места назначения должен совпадать с DestAddress, а его IP-адрес источника должен быть адресом отправителя из состояния прохода.

<PathTear Message> ::= <Common Header> [ <INTEGRITY> ]

<SESSION> <RSVP_HOP>

[ <sender descriptor> ]

<sender descriptor> ::= (see earlier definition)

Сообщение PathTear может содержать в своем дескрипторе отправителя объект SENDER_TSPEC или ADSPEC, но они должны игнорироваться.

Удаление состояния прохода в результате получения сообщения PathTear или таймаута должно модифицировать состояние резервирования в данном узле. Эта модификация зависит от стиля резервирования. Например, предположим, что PathTear удаляет состояние прохода отправителя S. Если стиль специфицирует явный выбор отправителя (FF или SE), всякое резервирование со спецификацией фильтрования, соответствующей отправителю S, должно быть удалено; если стиль предусматривает произвольный выбор отправителя (WF), резервирование удаляется, если S является последним отправителем, участвующим в сессии. Эти изменения резервирования не должны вызвать немедленную посылку сообщения обновления Resv, так как сообщение PathTear уже вызвало необходимые изменения. Они не должны также вызвать отправку сообщения ResvErr, так как это может вызвать лавину таких сообщений.

21. Сообщения отмены Resv

Получение сообщения ResvTear (reservation teardown) удаляет соответствующие состояния резервирования. При этом проверяется соответствие объектов SESSION, STYLE и FILTER_SPEC, а также LIH в объекте RSVP_HOP. Если соответствие не обнаружено, сообщение ResvTear игнорируется. Сообщение ResvTear может отменить любой субнабор спецификаций фильтрации в состояниях резервирования стилей FF или SE.

Сообщения ResvTear отправляются получателями или любым узлом, в котором состояние резервирование аннулируется в результате таймаута, далее они движутся в направлении получателей.

Сообщение ResvTear должно маршрутизироваться аналогично соответствующим сообщениям Resv, а его IP-адрес места назначения является уникастным адресом предыдущего узла.

<ResvTear Message> ::= <Common Header> [<INTEGRITY>]

<SESSION> <RSVP_HOP>

[ <SCOPE> ] <STYLE>

<flow descriptor list>

<flow descriptor list> ::= (see earlier definition)

Объекты FLOWSPEC в списке дескрипторов потоков сообщения ResvTear будут игнорироваться и могут быть опущены. Сообщение ResvTear может включать в себя объект SCOPE, но он должен игнорироваться.

В зависимости от изменения состояния узла получение сообщения ResvTear может вызвать переадресацию этого сообщения, посылку модифицированного сообщения Resv или не вызвать никакого сообщения. Эти три случая могут быть проиллюстрированы для стиля резервирования FF на Рисунок 4.4.9.6.4.

Если получатель R2 посылает сообщение ResvTear для резервирования S3{B}, соответствующее резервирование удаляется из интерфейса (IГ) и посылается ResvTear для S3{B} интерфейсу (IБ).

Если получатель R1 посылает ResvTear для резервирования S1{4B}, соответствующее резервирование удаляется из интерфейса (IВ) и немедленно посылается модифицированное сообщение Resv FF( S1{3B} ) интерфейсу (IА).

Если получатель R3 посылает сообщение ResvTear для S1{B}, никаких изменений резервирования не происходит и никаких сообщений далее не посылается.

22. Сообщения об ошибке прохода

Сообщения PathErr (path error) несут в себе данные об ошибке в обрабатываемых сообщениях Path. Они направляются отправителям данных и маршрутизируются от узла к узлу, используя состояние прохода. При каждом шаге IP-адрес места назначения является уникастным адресом предыдущего узла. Сообщения PathErr не модифицируют состояния узлов, через которые проходят; они предназначаются только приложению отправителя.

<PathErr message> ::= <Common Header> [ <INTEGRITY> ]

<SESSION> <ERROR_SPEC>

[ <POLICY_DATA> ...]

[ <sender descriptor> ]

<sender descriptor> ::= (see earlier definition)

Объект ERROR_SPEC специфицирует ошибку и включает в себя IP-адрес узла, который обнаружил эту ошибку (Error Node Address).

Для приобщения необходимой информации в сообщение могут быть включены один или более объектов POLICY_DATA.

23. Сообщения об ошибках Resv

Сообщения ResvErr (reservation error) сообщают об ошибках при обработке сообщений Resv, или о спонтанном нарушении резервирования, напр., в результате административного вмешательства.

Сообщения ResvErr направляются соответствующим получателям, они маршрутизируются от узла к узлу с использованием состояния резервирования. В каждом из узлов в качестве IP-адреса места назначения используется уникастный адрес следующего узла.

<ResvErr Message> ::= <Common Header> [ <INTEGRITY> ]

<SESSION> <RSVP_HOP>

<ERROR_SPEC> [ <SCOPE> ]

[ <POLICY_DATA> ...]

<STYLE> [ <error flow descriptor> ]

Объект ERROR_SPEC специфицирует ошибку и включает в себя IP-адрес узла, который обнаружил ошибку (Error Node Address). Для приобщения необходимой информации в сообщение могут быть включены один или более объектов POLICY_DATA. Объект RSVP_HOP содержит адрес предыдущего узла, а объект STYLE копируется из сообщения Resv.

Следующие правила, зависящие от стиля, определяют структуру ошибки дескриптора потока.

Стиль WF:

Стиль FF:

<error flow descriptor> ::= <FF flow descriptor>

Каждый дескриптор потока в сообщении Resv стиля FF должен обрабатываться независимо и для каждого из них, имеющего ошибку, должно посылаться отдельное сообщение ResvErr.

Стиль SE:

<error flow descriptor> ::= <SE flow descriptor>

Сообщение ResvErr стиля SE может представит список субнабора спецификаций фильтрации, которые вызвали ошибки, в соответствующем сообщении Resv.

Заметим, что сообщение ResvErr содержит только один дескриптор потока. Следовательно, сообщение Resv, которое содержит N > 1 дескрипторов потока (стиль FF) может быть причиной N сообщений ResvErr.

Вообще говоря, сообщение ResvErr следует пересылать всем получателям, которые могут быть причиной данной ошибки.

Конкретнее:

Узел, который обнаружил ошибку в запросе резервирования посылает сообщение ResvErr узлу, от которого получен ошибочный запрос резервирования.

Это сообщение ResvErr должно содержать информацию, необходимую для определения ошибки и для маршрутизации сообщения об ошибке последующим узлам. Такое сообщение, следовательно, включает в себя объект ERROR_SPEC, копию объекта STYLE и соответствующий дескриптор потока, где зафиксирована ошибка. Если ошибка является результатом отказа при попытке увеличить резервирование, тогда существующее резервирование должно быть сохранено и должен быть установлен бит-флаг InPlace в ERROR_SPEC сообщения ResvErr.

Узлы переадресуют сообщение ResvErr последующим узлам, которые имеют локальное состояние резервирования. Для резервирования с произвольным выбором отправителей имеется дополнительное ограничение на пересылку сообщений ResvErr, связанное с блокировкой возможных циклических маршрутов. Существует строгое правило рассылки сообщений при ошибке, связанной с разрешением доступа. Сообщение ResvErr, которое посылается, должно нести в себе спецификацию FILTER_SPEC соответствующего состояния резервирования.

Когда сообщение ResvErr достигает получателя, приложение должно принять объект STYLE, список дескрипторов потока и объект ERROR_SPEC (включая его флаги).

24. Сообщения подтверждения

Сообщения ResvConf посылаются в ответ на запрос подтверждения резервирования. Сообщение ResvConf посылается в результате появления объекта RESV_CONFIRM в сообщении Resv. Сообщение ResvConf посылается по уникастному адресу ЭВМ получателя, адрес берется из объекта RESV_CONFIRM.

<ResvConf message> ::= <Common Header> [ <INTEGRITY> ]

<SESSION> <ERROR_SPEC>

<RESV_CONFIRM>

<STYLE> <flow descriptor list>

<flow descriptor list> ::= (see earlier definition)

Объект RESV_CONFIRM является копией объекта в сообщении Resv, который вызвал подтверждение. ERROR_SPEC используется только для переноса IP-адреса исходного узла в поле адрес узла с ошибкой (Error Node Address).

Равенство кода ошибки и значения (Value) нулю свидетельствует о подтверждении. Список дескрипторов потоков специфицирует конкретное резервирование, которое подтверждается. Это может быть субнабор из списка дескрипторов потоков Resv, для которого запрошено подтверждение.

25. Использование портов

Сессия RSVP определяется в норме тремя параметрами: DestAddress, ProtocolId, DstPort. Здесь DstPort является полем порта назначения UDP/TCP. DstPort может быть опущен (сделан равным нулю), если ProtocolId специфицирует протокол, который не имеет поля порта места назначения.

RSVP допускает любое значение для ProtocolId. Однако, реализации оконечных систем RSVP могут знать об определенных значениях для этого поля и в частности значения для UDP и TCP (17 и 6 соответственно). Оконечная система может выдать сигнал ошибки приложению, которая:

специфицирует ненулевое значение DstPort для протокола, который не имеет портов типа UDP/TCP, или

специфицирует нулевое значение DstPort для протокола, который имеет порты, специфицированные для UDP/TCP.

Спецификации фильтра и шаблоны отправителя определяют пару: SrcAddress, SrcPort, где SrcPort поле UDP/TCP порта. В некоторых случаях SrcPort может быть опущен (установлен равным нулю). Существуют следующие правила использования нулевого значения полей DstPort и/или SrcPort в RSVP.

1. Порты назначения должны быть взаимосогласованными.

Состояния прохода и резервирования для одного и того же DestAddress и ProtocolId должны иметь свои значения DstPort, которые все равны нулю или все не равны нулю. Нарушение этого условия в узле является ошибкой "конфликт портов назначения (Conflicting Dest Ports)".

2. Правило портов назначения.

Если DstPort в описании сессии равен нулю, все поля SrcPort, используемые для этой сессии, также должны быть равны нулю. При этом предполагается, что протокол не имеет портов типа UDP/TCP. Нарушение этого условия в узле вызовет ошибку "Bad Src Ports".

3. Порты источников должны быть взаимосогласованы.

ЭВМ- отправитель не должна посылать состояния прохода со значением SrcPort равным так и неравным нулю. Нарушение этого условия вызовет ошибку "Conflicting Sender Port". Заметим, что протокол не допускает произвольного назначения номеров портов (wildcard), т.е., нулевой порт не может соответствовать ненулевому порту.

26. Посылка сообщений RSVP

Сообщения RSVP посылаются от узла к узлу между RSVP-маршрутизаторами, поддерживающими этот протокол, в виде IP-дейтограмм с кодом протокола 46. IP-дейтограммы предназначены также для использования между оконечными системами и первыми/последними маршрутизаторами.

Сообщения Path, PathTear и ResvConf должны посылаться с опцией Router Alert IP [RFC-2113] в их IP-заголовках.

По прибытии RSVP-сообщения M, которое меняет статус, узел должен немедленно послать сообщение о модификации состояния. Однако это не должно привести к посылке сообщения через интерфейс, откуда пришло M (что может случиться, если приложение запустит процедуру обновления состояний для текущей сессии). Это правило предотвращает лавину пакетов в сетях с широковещательной рассылкой.

Каждое RSVP-сообщение должно пересылаться только в одной IP-дейтограмме. Если оно превосходит MTU, такая дейтограмма будет фрагментирована. Восстановление сообщения будет произведено узлом-получателем. Это имеет несколько следствий:

Одиночное RSVP-сообщение не должно превосходить максимального размера IP-дейтограммы, примерно 64K байт (на практике значительно меньше!).

Перегруженные сетевые области, которые не поддерживают RSVP, могут потерять отдельные фрагменты, а это приведет к потере всего сообщения.

RSVP использует свой механизм периодического обновления для предотвращения влияния случайной потери отдельных пакетов. При перегрузке сети, однако, существенные потери RSVP-сообщений могут вызвать серьезные нарушения при резервировании сетевых ресурсов. Для контроля задержек, связанных с обслуживанием очереди, и влияния потерь RSVP пакетов, маршрутизаторы должны быть сконфигурированы так, чтобы обеспечивать для данных целей приоритетное обслуживание.

Если RSVP- пакеты идут через область сети, где вероятность потери значительна, следует увеличить значение таймаутов.

Некоторые мультикастные протоколы маршрутизации обеспечивают туннели, которые организуют IP-инкапсуляцию мультикастных пакетов и их транспортировку через маршрутизаторы, которые не поддерживают мультикастную маршрутизацию. RSVP может работать через такие мультикастные туннели следующим образом:

Когда узел N направляет сообщение Path выходному логическому интерфейсу L, он включает в сообщение дескриптор логического интерфейса LIH (logical interface handle). Значение LIH содержится в объекте RSVP_HOP.

Следующий узел N' запоминает значение LIH в своем состоянии прохода.

Когда N' посылает сообщение Resv узлу N, он включает в него значение LIH из состояния прохода (содержится в объекте RSVP_HOP).

Когда сообщение Resv прибывает в N, его значение LIH выдает информацию, необходимую для осуществления резервирования в определенном логическом интерфейсе. Заметим, что узел N создает и интерпретирует LIH, которое совершенно не доступно для узла N'.

27. Исключение циклов сообщений RSVP

Переадресация сообщений RSVP должна исключать возможность образования петель. В спокойном состоянии сообщения Path и Resv направляются каждому узлу только раз за период обновления. Это исключает зацикливание пакетов, но имеется еще возможность петель "автоматического обновления". Такие петли автоматического обновления сохраняют состояние "вечно", даже если оконечные узлы прекращают их обновление до тех пор, пока получатели не покинут мультикастинг-группу и/или отправители прекратят посылку сообщения Path. С другой стороны сообщения об ошибке и об аннулировании (teardown) посылаются немедленно и могут служить причиной возникновения циклов.

Рассмотрим каждый тип сообщения.

Сообщения Path. Эти сообщения направляются точно тем же путем, что и информационные IP-пакеты. Следовательно, не должно возникать циклов для сообщений типа Path (за исключением циклов, связанных с переходными процессами установления маршрута).

Сообщения PathTear. Эти сообщения используют ту же маршрутизацию, что и сообщения Path и, следовательно, не могут образовывать циклов.

Сообщения PathErr. Так как сообщения Path не образуют циклов, они формируют состояние прохода, которое описывает обратный маршрут для каждого из отправителей, который не может иметь петель. Сообщения PathErr всегда направлены определенному отправителю и, следовательно, не могут образовывать циклов.

Сообщения Resv. Эти сообщения направлены определенному отправителю и не могут иметь циклов. Однако, сообщения Resv с произвольным выбором отправителя (wildcard) (стиль WF) имеет потенциал для запуска циклов обновления.

Сообщения ResvTear. Хотя сообщения ResvTear маршрутизируются также как и сообщения Resv. При повторном проходе по петле состояние будет отсутствовать (аннулировано), и любое сообщение ResvTear будет отброшено.

Сообщения ResvErr. Эти сообщения для стиля резервирования WF могут вызывать зацикливание по той же причине, что и для сообщений Resv.

Сообщения ResvConf. Эти сообщения направляются фиксированному уникастному получателю и не могут приводить к циклам.

Если топология не содержит петель, зацикливания сообщений Resv и ResvErr при произвольном выборе отправителя можно избежать, следуя приведенному выше правилу: состояние, которое получено через определенный интерфейс, никогда не должно переадресовываться через этот же интерфейс. Однако, когда топология содержит петли, необходимы дополнительные усилия для предотвращения циклов автоматического обновления для сообщений Resv и ResvErr с произвольным выбором отправителя. Решением этой проблемы может быть включение списка адресов получателей в объект SCOPE.

Когда сообщение Resv с стилем WF должно быть переадресовано определенному предыдущему узлу, следует определить новый список адресов для объекта SCOPE на основе аналогичного объекта, полученного с соответствующими сообщениями Resv. Если новый объект SCOPE пуст, сообщение не направляется предыдущему узлу. Правила для вычисления нового объекта SCOPE/ для сообщения Resv приведены ниже:

Образуется объединение наборов IP- адресов отправителей, перечисленных во всех объектах SCOPE состояния резервирования данной сессии. Если состояние резервирования от некоторых NHOP не содержит объектов SCOPE, должен быть создан заменяющий список отправителей, который и помещается в указанное объединение. Для сообщения, которое получено выходным интерфейсом OI, список замен представляет собой набор отправителей, которые маршрутизированы на этот OI.

Любые локальные отправители (т.е., любое приложение отправителя в данном узле) удаляются из этого списка.

Если объект SCOPE должен быть послан PHOP, следует удалить из набора любого отправителя, который не присылает данные через PHOP.

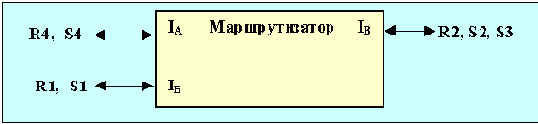

На Рисунок 4.4.9.6.10 показан пример Resv сообщений (стиль WF). Адресный список объекта SCOPE показан в квадратных скобках.

Интерфейс IА	Интерфейс IБ	Интерфейс IВ
Получает	Отправляет	Получает	Отправляет	Получает	Отправляет
WF([S1,S2,S3])	WF([S4])	WF([S2,S3,S4])	WF([S1])	WF([S4,S1])	WF([S2,S3])
