Независимые резервирования



Рисунок 4.4.9.6.7. Независимые резервирования

Существует еще одно правило, которое управляет процессом переадресации сообщений Resv: состояние из сообщения Resv, полученное через выходной интерфейс Io, следует передавать входному интерфейсу Ii только в том случае, когда сообщение Path от Ii переадресовано к Io.

8. Аннулирование (Teardown)

Сообщения RSVP "аннулирование" удаляет проход или состояние резервирования. Хотя прямое уничтожение старого резервирования не является обязательным, оно настоятельно рекомендуется, так как ускоряет переходные процессы в сети.

Существует два типа RSVP сообщений аннулирования: PathTear и ResvTear. Сообщение PathTear направляется всем получателям и ликвидирует состояние прохода, а также все зависящие от него состояния резервирования. Сообщение ResvTear уничтожает состояние резервирования и направляется всем отправителям.

Запрос аннулирование (teardown) может посылаться приложением оконечной системы (получатель или отправитель), или маршрутизатором в результате таймаута или при появлении привилегированной задачи. После инициализации запрос-аннулирование должен переадресовываться от узла к узлу без задержки. Сообщение аннулирование уничтожает специфицированное состояние в узле-получателе.

Подобно другим сообщениям RSVP, запросы-аннулирования доставляются без гарантии надежности. Потеря такого запроса не вызовет катастрофы, так как не используемое состояние будет рано или поздно ликвидировано по таймауту. Если маршрутизатор не получил сообщения аннулирования, он ликвидирует соответствующее состояние по таймауту и формирует сообщение аннулирование, рассылаемое последующим узлам. Предполагая, что вероятность потери сообщения RSVP мала, наибольшее среднее время ликвидации ненужного состояния не превышает периода обновления.

Необходимо иметь возможность ликвидировать любой субнабор установленных состояний. Для состояний прохода минимально это может быть один отправитель. Для состояний резервирования таким объектом является спецификация фильтра.
Например, в случае, показанном на Рисунок 4.4.9.6.7, получатель R1 может послать сообщение ResvTear только отправителю S2 (или любому субнабору из списка спецификаций фильтрации), оставляя S1 без изменений.

Сообщение ResvTear специфицирует стиль и фильтры, любая спецификация flowspec игнорируется. Любая рабочая спецификация flowspec будет убрана, если все ее спецификации фильтров будут ликвидированы.

9. Ошибки

Существует два типа RSVP сообщений об ошибках: ResvErr и PathErr. Сообщения PathErr очень просты, они посылаются отправителю виновнику ошибки и не изменяют состояния прохода в узлах, через которые проходят. Существует всего несколько причин ошибок прохода.

Однако для синтаксически верных запросов резервирования имеется много способов быть отвергнутыми. Узел может решить аннулировать установленное резервирование из-за более приоритетных заданий. Так как неудовлетворение запроса может быть вызвано объединением нескольких запросов, ошибка резервирования должна быть ретранслирована всем получателям группы. Кроме того, объединение разнородных запросов создает потенциальную трудность, известную как проблема "резервирования килера", в которой один запрос может блокировать услуги другого. В действительности существует две такие проблемы.

  • Первая проблема резервирования килера (KR-I) возникает, когда уже имеется резервирование Q0. Если другой получатель делает новое Q1 > Q0, результирующее объединенное резервирование Q0 и Q1 может быть отвергнуто системой контроля доступа в некотором последующем узле. Это не должно вредить услугам на уровне Q0. Решение этой проблемы весьма просто: когда контроль доступа не пропускает запрос резервирования, существующее состояние резервирования сохраняется.


  • Вторая проблема (KR-II) противоположна первой: получатель, выполняющий резервирование Q1, сохраняется даже в случае не прохождения контроля доступа для Q1 в каком-то узле. Это не должно мешать другому получателю, установить меньшее резервирование Q0, которое бы прошло, если бы не было объединено с Q1.






    • Чтобы решить эту проблему сообщения ResvErr устанавливают дополнительное состояние, называемое, "состояние блокады", в каждом из узлов, через которые проходит это сообщение. Состояние блокады в узле модифицирует процедуру объединения, так чтобы игнорировать блокирующие спецификации flowspec (Q1 в вышеприведенном примере), позволяя скромным запросам проходить и осуществлять свое резервирование. Состояние резервирования Q1 считается в данном случае заблокированным.

    Запрос резервирования, не прошедший контроль допуска создает состояние блокады в соответствующем узле, но остается действующим во всех предшествующих узлах. Было предложено, чтобы эти резервирования до точки отказа были удалены. Однако, эти резервирования были сохранены по следующим причинам:

  • Имеется две возможные причины получателю настаивать на резервировании:


  • Заказываемый ресурс доступен по всей длине пути, или


  • Нужно получить желаемый уровень QoS вдоль оговоренного пути так далеко, как это возможно. Конечно, во втором случае, а может быть и в первом, получатель захочет настаивать на резервировании, осуществленном вплоть до точки блокировки.


  • Если бы эти резервирования в предыдущих узлах не были сохранены, реагирование RSVP на некоторые переходные отказы станет хуже. Например, предположим, что маршрут переключился на альтернативный, который сильно перегружен, так что существующие резервирования не могут быть удовлетворены, и система возвращается к исходному маршруту. Состояние блокады в каждом из маршрутизаторов до узкого места не должно быть немедленно удалено, так как не позволит системе быстро восстановиться.


  • Если бы мы не обновляли резервирование в предшествующих узлах каждые Tb секунд, они могли бы быть удалены по таймауту (Tb время таймаута состояния блокады).


    • 10. Подтверждение

    Чтобы запросить подтверждение на свое резервирование, получатель Rj включает в сообщение Resv объект запроса подтверждения, содержащий IP-адрес Rj. В каждой точке объединения только наибольшая из спецификаций flowspec и соответствующий объект запроса подтверждения посылаются далее.


    Если запрос резервирования от Rj равен или меньше уже существующего резервирования, его Resv не переадресуется последующим узлам, и, если Resv включает в себя запрос подтверждения, отправителю Rj посылается сообщение ResvConf. Если запрос подтверждения переадресуется, это делается немедленно и не более одного раза на каждый запрос.

    Этот механизм подтверждения имеет следующую последовательность:

  • Новый запрос резервирования со спецификацией flowspec больше чем любая из действующих в данной точке спецификаций сессии обычно вызывает либо сообщение ResvErr, либо ResvConf, отправляемое получателю каждым из отправителей данных. В этом случае, сообщение ResvConf будет подтверждением, относящимся ко всему пути.


  • Получение ResvConf не предоставляет никаких гарантий. Предположим, что два запроса резервирования от получателей R1 и R2 пришли в узел, где они были объединены. R2, чье резервирование было вторым по времени, может получить подтверждение ResvConf от данного узла, в то время как запрос R1 еще не прошел весь путь и он может еще быть отвергнут каким-то последующим узлом. Таким образом, R2 может получить ResvConf, когда не имеется полномасштабного резервирования вдоль всего пути; более того, R2 может получить ResvConf, за которым последует сообщение ResvErr.


    • 11. Управление политикой

    Механизм управления политикой определяет, каким пользователям или приложениям позволено осуществлять резервирование и в каком объеме. RSVP-запросы QoS позволяют определенным пользователям получить предпочтительный доступ к сетевым ресурсам. Для предотвращения злоупотреблений, необходима некоторая обратная связь. Такого рода обратная связь может быть реализована с помощью административной политики обеспечения доступа, или путем введения прямой или виртуальной оплаты резервирования. В любом случае требуется идентификация пользователя.

    Когда запрашивается новое резервирование, каждый узел должен ответить на два вопроса: "Имеется ли достаточно ресурсов, чтобы удовлетворить запрос?" и "Позволено ли данному пользователю осуществлять резервирование?" Эти два решения называются "управлением доступа" и "управлением политикой", соответственно.


    Различные административные домены в Интернет могут иметь разные политики резервирования.

    На вход управления политикой поступают специфические блоки данных, которые заключены в объектах POLICY_DATA протокола RSVP. Эти блоки данных могут включать в себя параметры доступа пользователя, его класс, номер аккоунта, пределы квоты и пр. Подобно flowspecs, эти данные недоступны для RSVP, который просто передает их, когда требуется, системе управления политикой. Аналогично, объединение этих данных должно выполняться системой управления политикой, а не самим протоколом RSVP. Заметим, что точки объединения данных, характеризующих политику, должны находиться на границах административных доменов.

    Перенос таких данных, поставляемых пользователями, в сообщениях Resv может представлять проблему в случае существенного увеличения числа пользователей. Когда мультикастинг-группа содержит большое число получателей, может оказаться невозможно или нежелательно транспортировать данные, описывающие политику, вдоль всего маршрута. Эти данные должны объединяться как можно ближе к получателям, чтобы избежать чрезмерного информационного потока.

    12. Безопасность

    При использовании протокола RSVP возникают определенные проблемы безопасности.

  • Целостность сообщений и аутентификация узлов


    • Повреждение или фальсификация запросов резервирования может привести к получению услуг неавторизованными пользователями или к отказам в услугах. RSVP осуществляет защиту против таких атак с помощью механизма аутентификации, действующего в каждом из узлов и использующего шифрование с применением хэш-функций. Механизм поддерживается объектами INTEGRITY, которые могут быть включены в любое сообщение RSVP. Эти объекты используют технику криптографических дайджестов, которая предполагает, что соседи RSVP совместно владеют секретом шифрования (см. [Baker96]).

  • Аутентификация пользователя


    • Управление политикой будет зависеть от положительного результата аутентификации для каждого из запросов резервирования. Информация, характеризующая политику, может быть включена в сообщение в виде криптографически защищенного сертификата пользователя.



  • Безопасные потоки данных


    • Первые два пункта касались выполнения операций RSVP. Третий пункт касается резервирования для безопасных потоков данных. В частности, использование IPSEC (IP Security) в потоке данных создает проблему для RSVP: если транспортный и вышележащие заголовки зашифрованы, общие номера порта RSVP не могут использоваться для определения сессии или отправителя.

    Для решения этой проблемы определено расширение RSVP, в котором идентификатор секретности (IPSEC SPI) играет ту же роль что и номер порта [RFC 2207].

    13. Области, не поддерживающие RSVP

    Невозможно развернуть протокол RSVP (или любой новый протокол) во всем Интернет одновременно. Более того, RSVP вероятно никогда не будет развернут повсеместно. RSVP должен гарантировать корректную работу, когда два RSVP маршрутизатора объединены друг с другом через сетевую область, не поддерживающую этот протокол. Конечно, промежуточная сетевая область, лишенная поддержки RSVP, не способна осуществлять резервирование ресурсов. Однако, если эта область обладает достаточной емкостью, она может обеспечить необходимый уровень услуг реального времени.

    Протокол RSVP приспособлен для работы через такие, не поддерживающие его, сетевые области. Как поддерживающие RSVP так и не поддерживающие RSVP маршрутизаторы переадресуют сообщения Path в соответствие с адресом места назначения, используя свои локальные таблицы маршрутизации. Следовательно, на маршрутизацию сообщений Path не оказывает влияние наличие промежуточных маршрутизаторов, лишенных RSVP поддержки. Когда сообщение Path проходит через сетевую область, не поддерживающую RSVP, оно, направляясь к следующему узлу, поддерживающему RSVP, несет в себе IP-адрес последнего RSVP-маршрутизатора. Сообщение Resv тогда переадресуется непосредственно следующему RSVP-маршрутизатору на пути к отправителю.

    Хотя RSVP работает корректно и через сетевые области без поддержки RSVP, узлы из этой области могут внести искажения в QoS. При встрече области без поддержки RSVP протокол устанавливает бит-флаг `NonRSVP' и передает его механизму управления трафиком.


    Управление трафиком комбинирует этот однобитовый флаг со своей собственной информацией об источниках и передает ее вдоль транспортного пути получателям, используя спецификацию Adspecs [RFC 2210].

    При некоторых топологиях маршрутизаторов с и без поддержки RSVP возможна доставка сообщений Resv в не тот узел, или не тот интерфейс. Процесс RSVP должен быть готов обрабатывать такие ситуации. Если адрес места назначения не соответствует ни одному локальному интерфейсу, а сообщение не является Path или PathTear, тогда оно должно передаваться далее без какой-либо обработки в данном узле. Чтобы обработать случай с неправильным интерфейсом, используется дескриптор логического интерфейса LIH (Logical Interface Handle). Информация предыдущего узла, включенная в сообщение Path, содержит не только IP-адрес предшествующего узла, но также и LIH, определяющий логический выходной интерфейс; обе величины записываются в состояние прохода. Сообщение Resv, пребывающее в адресуемый узел, несет в себе IP-адрес и LIH правильного выходного интерфейса, т.е., интерфейса, который должен получить запрошенное резервирование, вне зависимости от того, на какой интерфейс оно попало.

    14. Модель ЭВМ

    Прежде чем будет сформирована сессия, ей должен быть присвоен идентификатор (DestAddress, ProtocolId [, DstPort]), который рассылается всем отправителям и получателям. Когда RSVP сессия сформировалась, в оконечных системах должны произойти следующие события.

    H1 Получатель посредством IGMP подключается к мультикаст-группе, заданной адресом DestAddress.
    H2 Потенциальный отправитель начинает посылать сообщения Path по адресу DestAddress.
    H3 Приложение получателя принимает сообщение Path.
    H4 Получатель начинает посылать соответствующие сообщения Resv, задавая дескрипторы нужных потоков.
    H5 Приложение отправителя получает сообщение Resv.
    H6 Отправитель начинает посылать информационные пакеты.
    Существует несколько соображений, касающихся синхронизации.

  • H1 и H2 могут произойти в любом порядке.




  • Предположим, что новый отправитель начинает отправку данных (H6), но пока нет мультикастинг маршрутов, так как ни один получатель не подключился к группе (H1). Тогда данные будут выбрасываться в некотором узловом маршрутизаторе (какой это будет узел, зависит от используемого протокола маршрутизации), пока не появится хотя бы один получатель.


  • Предположим, что новый отправитель начинает рассылку сообщений Path (H2) и данных (H6) одновременно, и имеется некоторое число получателей, но сообщения Resv пока не достигли отправителя (напр., потому что его сообщения Path еще не дошли до получателей). Тогда исходные данные могут прийти к получателю без желаемого уровня QoS. Отправитель может немного облегчить эту проблему, подождав прибытия первого сообщения Resv (H5). Однако получатели, которые достаточно далеко, могут еще не получить необходимого резервирования.


  • Если получатель начинает посылать сообщения Resv (H4) до получения какого-либо сообщения Path (H3), RSVP пришлет получателю сообщение об ошибке.


    • Получатель может просто игнорировать такие сообщения об ошибке или он может избежать их, ожидая сообщений, прежде чем посылать сообщения Resv. Программный интерфейс приложения (API) для RSVP в данной спецификации не определен, так как он может зависеть от ЭВМ и ОС.

    15. Функциональная спецификация RSVP

    15.1. Формат сообщений RSVP

    Сообщение RSVP состоит из общего заголовка, за которым следует тело сообщения, состоящее из переменного числа объектов переменной длины. Для каждого типа сообщения RSVP, существует набор правил допустимого выбора типов объектов. Эти правила специфицированы с использованием стандартных форм Бакуса-Наура (BNF), дополняемых опционными субпоследовательностями, которые помещаются в квадратные скобки. Объекты следуют в определенном порядке. Однако, во многих случаях (но не во всех), порядок объектов не играет роли. Приложение должно создавать сообщения с порядком объектов, предлагаемом в данном документе. Но оно должно быть способно воспринимать объекты в любом порядке.

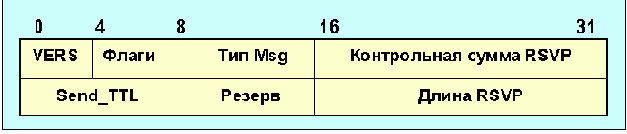

    16. Общий заголовок
