Заголовок пакета RTP

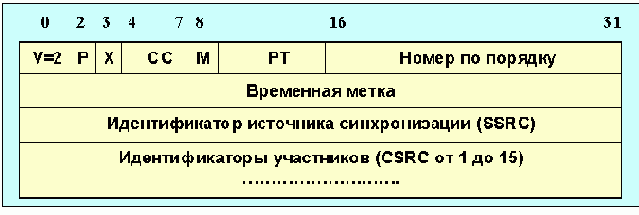

Рисунок 4.4.9.2.1. Заголовок пакета RTP
Первые 12 октетов присутствуют во всех RTP-пакетах, в то время как список CSRC-идентификаторов присутствует только, когда пакет формируется смесителем. Поля имеют следующие назначения:
v (Версия): 2 бита
Это поле идентифицирует версию протокола RTP. В настоящее время в это поле записывается код 2. Значение 1 использовалось в опытной версии RTP, а код 0 – в аудио приложении "vat".
p (Заполнитель): 1 бит
Если Р=1, пакет содержит один или более дополнительных октетов-заполнителей в конце поля данных (заполнители не являются частью поля данных). Последний октет заполнителя содержит число октетов, которые должны игнорироваться. Заполнитель нужен при использовании некоторых алгоритмов шифрования при фиксированном размере блоков или при укладке нескольких RTP-пакетов в один UDP.
x (Расширение): 1 бит
Если бит Х=1, далее следует фиксированный заголовок, за которым размещается одно расширение заголовка.
CC(CSRC count – число CSRC): 4 бита
Число CSRC содержит код количества csrc-идентификаторов, которые записаны в пакете.
M (маркер): 1 бит
Интерпретация маркера определяется профайлом. Предполагается разрешить выделять в потоке пакетов существенные события, такие как границы кадра. Профайл может определить дополнительные маркерные биты или специфицировать отсутствие маркерных битов путем изменения числа битов в поле PT.
PT(Тип данных): 7 бит
Это поле идентифицирует формат поля данных RTP-пакета и определяет интерпретацию его приложением. Могут быть определены дополнительные коды типа данных. Исходный набор кодов по умолчанию для аудио и видео задан в профайле Internet-draft draft-ietf-avt-profile, и может быть расширен в следующих редакциях стандарта assigned numbers (RFC-1700) [5].
Номер по порядку: 16 бит
Номер по порядку инкрементируется на 1 при посылке очередного RTP-пакета данных, этот код может использоваться получателем для регистрации потерь пакетов и для восстановления истинного порядка присланных фрагментов.
Начальное значение кода является случайным. Алгоритм генерации таких кодов рассмотрен в [6].
Временная метка: 32 бита
Временная метка соответствует времени стробирования для первого октета в информационном RTP-пакете. Время стробирования должно быть получено от часов, показания которых увеличиваются монотонно и линейно, чтобы обеспечить синхронизацию и вычисление временного разброса. Разрешающая способность часов должна быть достаточной для обеспечения приемлемой точности синхронизации (одного тика на видео кадр обычно не достаточно). Частота часов зависит от формата данных и задается статически в профайле, в спецификации поля данных, или динамически средствами, выходящими за пределы спецификации протокола RTP. Если RTP-пакеты генерируются периодически, используется временная привязка, определенная задающим генератором стробирования, а не показаниями системных часов.
Начальное значение временной метки является случайным. Несколько последовательных RTP-пакетов могут иметь идентичные временные метки, если логически они генерируются одновременно (например, относятся к и тому же видео кадру).
SSRC: 32 бита
Поле SSRC идентифицирует источник синхронизации. Этот идентификатор выбирается случайным образом, так чтобы в пределах одной RTP-сессии не было двух равных SSRC-кодов. Все приложения должны быть способны выявлять случаи равенства SSRC-кодов. Если отправитель изменяет свой транспортный адрес, он должен также сменить и SSRC-идентификатор.
CSRC-список: от 0 до 15 элементов, по 32 бита каждый
CSRC-список идентифицирует источники информации, которые внесли свой вклад в поле данных пакета. Число идентификаторов задается полем CC. Если число источников больше 15, только 15 из них могут быть идентифицированы.
Для эффективной реализации протокола число точек мультиплексирования должно быть минимизировано. В RTP, мультиплексирование осуществляется по транспортным адресам мест назначения, которые определены RTP-сессией. Использование пакетов с различным типом поля данных но с идентичным ssrc создает определенные проблемы:
1. Если один из типов данных будет изменен в ходе сессии, нет универсальных средств для определения, какое из старых значений следует заменить на новое.
2. ssrc определено для идентификации одного пространства номеров и временных меток. Совместное использование нескольких типов данных в общем потоке может потребовать разных средств синхронизации и разной нумерации, чтобы определять, какой из типов пакетов потерян.
3. RTCP-сообщения отправителя и получателя могут описать только одно пространство номеров и временных меток для каждого SSRC и не имеют поля типа данных.
4. RTP-смеситель не сможет объединять перекрывающиеся потоки при условии их несовместимости.
5. Работа со многими средами в пределах одной RTP-сессии предполагает: использование различных сетевых путей или разного размещения сетевых ресурсов; приема только одного субнабора, например аудио, когда видео недоступно из-за недостатка широкополосности.
Использование различных ssrc для каждого вида среды, при посылке их в пределах одной RTP-сессии позволяет преодолеть первые три проблемы.
Хотя существующие RTP-заголовки позволяют решать широкий круг проблем, предусмотрена возможность их модификации с помощью профайлов. При этом сохраняется возможность контроля и мониторирования с использованием стандартных средств.
В протоколе RTP предусмотрен механизм расширений заголовка, который позволяет модифицировать заголовок и экспериментировать с новыми форматами поля данных. Этот механизм устроен так, что расширения заголовка могут игнорироваться приложениями, которые не нуждаются в расширениях.
Расширения заголовка предназначены для ограниченного использования. И многие приложения лучше реализовать, используя профайл. Формат реализации расширений показан на Рисунок 4.4.9.2.2.
