Формат заголовка SPX-пакета

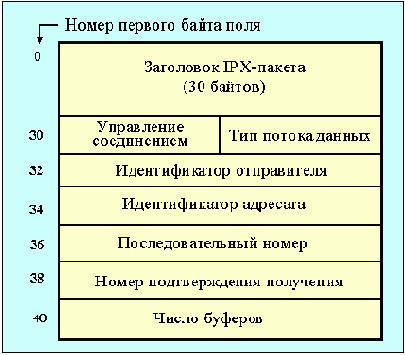

Рисунок 4.2.1.2.1. Формат заголовка SPX-пакета

Поле управления соединением определяет, является ли данный пакет системным или прикладным. Это поле содержит однобитовые флаги, используемые spx и spx ii для управления потоком данных в виртуальном канале.

0x01 XHD

Зарезервировано SPX II для расширения заголовков;

0x02 RES1

Назначение поля не определено, должно быть равно нулю;

0x04 NEG

SPX II (SIZ) согласует размер запроса/отклика, для spx должно быть равно нулю;

0x08 SPX2

Тип пакета SPX II, для spx должно быть равно нулю;

0x10 EOM

Устанавливается клиентом spx для индикации конца сообщения (end-of-message);

0x20 ATN

(attention) зарезервировано для специальных запросов (не поддерживается SPX);

0x40 ACK

Устанавливается для запроса подтверждения получения данного пакета. Запросы и отклики обрабатываются на уровне SPX (приложение не должно модифицировать этот код);

0x80 SYS

Устанавливается, если данный пакет является системным и служит для подтверждения. Приложения не используют пакеты этого типа.

Поле тип потока данных характеризует тип данных, помещенных в пакет. Значения этого поля перечислены ниже:

0x00-0x07

определяется клиентом и может использоваться в приложениях;

0x80-0xfb

зарезервированы на будущее;

0xfc

spx ii, упорядоченное освобождение запроса;

0xfd

spx ii, упорядоченное освобождение подтверждения;

0xfe

указывает на окончание связи (end-of-connection). При закрытии канала spx-драйвер посылает клиенту пакет, где в поле тип потока записан данный код;

0xff

подтверждение получения сообщения об окончании связи (end-of-connection-acknowledgment). Этим кодом помечается пакет, подтверждающий закрытие канала, в прикладную программу такой пакет не передается

Поля идентификатора отправителя и получателя содержат коды, определяющие участников информационного обмена, присваиваются SPX-драйвером в момент установления связи. В запросах на соединение это поле содержит код 0xffff.
