Формат пакета i –протокола

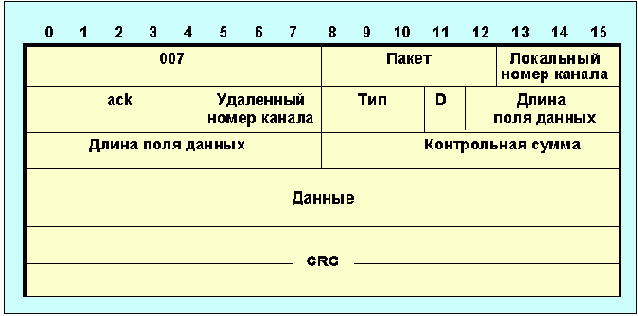

Рисунок 4.4.14.1.2. Формат пакета i –протокола

Заголовок начинается с флага ^g (восьмеричный код \007), далее следует 5-битовое поле пакет. Пакеты DATA, SPOS и CLOSE используют это поле для номера пакета. В пакетах NAK сюда заносится номер пакета, подлежащий повторной пересылке. В пакетах же ACK и SYNC это поле заполняется нулями. Поле ACK содержит 5 бит и служит для записи номера последнего пакета, принятого без ошибки. Это поле используется всеми типами пакетов. В трехбитовое поле тип определяет назначение пакета и может принимать следующие значения.

0 ‘DATA’	Информационный пакет;
1 ‘SYNC’	Пакет sync используется при инициализации соединения, поле пакет в для этого типа обнуляется;
2 ‘ACK’	Пакет-отклик. Так как пакет типа data также может использоваться для отклика, ack предназначен для случая, когда одной из сторон нечего посылать. Пакеты ack не нумеруются.
3 ‘NAK’	Отрицательное подтверждение. Пакет посылается, когда при приеме произошла ошибка. В этом случае в поле пакет записывается номер пакета, подлежащего повторной пересылке.
4 ‘SPOS’	Пакет служит для изменения указателя файла. Пакет содержит 4 байта указателя файла (наиболее значащий байт первый).
5 ‘CLOSE’	Пакет служит для сообщения о прерывании связи. Противоположная сторона должна откликнуться пакетом CLOSE.

Однобитовое поле d =1 для пакетов клиента и =0 для пакетов сервера. Поле длины поля данных состоит из двух секций (полный байт содержит младшую часть), имеет суммарную протяженность 12 бит, что позволяет варьировать поле данных в пределах от 0 до 4095 байт. Однобайтовое поле контрольная сумма содержит код, который представляет собой результат операции XOR, выполненной для байт заголовка, начиная со второго по пятый. После заголовка следует поле данных, за которым помещается 32-разрядная контрольная сумма информационного поля (CRC).

При инициализации i-протокола стороны обмениваются SYNC-пакетами, которые содержат по крайней мере 3 байта. Первые два байта несут в себе максимальный размер пакетов, посылаемых удаленной стороной (старший байт первый).
