Интегрированные сети ISDN



Формат заголовка для y-пакетов

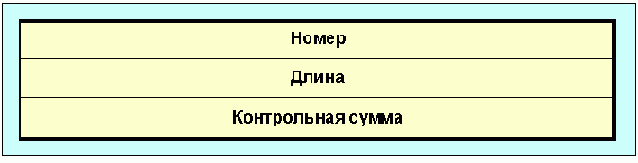

Рисунок 4.4.14.1.4. Формат заголовка для y-пакетов


Первое поле номер содержит два байта номера пакета, причем первый из байтов является младшей частью номера (это справедливо и для других полей заголовка). Нумерация начинается с нуля. Так как первый пакет всегда SYNC, информационные пакеты имеют номера, начиная с 1. Каждая из систем, участвующих в обмене, нумеруют пакеты независимо. Если старший бит 16-битового поля длины равен нулю, то в этом поле записано число байт в поле данных, следующем за заголовком. Если же старший бит равен 1, то данных в пакете нет, а сам он является управляющим пакетом. В этом случае поле длина определяет тип пакета. Содержимое двухбайтового поля контрольная сумма вычисляется по программе, приведенной в описании протокола f. Для пакетов, не содержащих данных, контрольная сумма равна нулю. Инициализация протокола начинается с того, что стороны обмениваются SYNC-пакетами. SYNC-пакет должен содержать по меньшей мере 4 байта данных. Первый из них содержит код версии протокола. Далее следует байт длины пакета, которая измеряется в блоках по 256 байт (максимальный размер поля данных 32768 байт, что соответствует коду длины 128). Завершается блок данных пакета SYNC двумя байтами флагов. В настоящее время их функции не определены и их следует обнулять. Определены следующие типы управляющих пакетов.

0хFFFE ‘YPKT_ACK’

подтверждение корректного приема файла;

0xFFFD ‘YPKT_ERR’

указывает на ошибку в контрольной сумме;

0xFFFC ‘YPKT_BAD’

указывает на ошибку в порядковом номере, в поле длины или какую-либо еще ошибку.

Если получен управляющий пакет, отличный от ‘YPKT_ACK’, соединение обрывается (это же делается при обнаружении других ошибок). Команда в y-протоколе представляет собой последовательность пакетов, завершающаяся нулевым байтом. Конец передачи файла отмечается посылкой пакета с нулем в поле длина.

Существуют также d-, h- и v-протоколы UUCP, но они не имеют заметного применения.
