Формат заголовка j-пакета

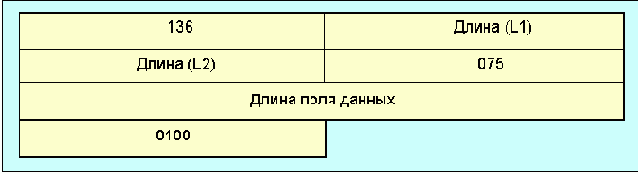

Рисунок 4.4.14.1.3. Формат заголовка j-пакета


Заголовок начинается с кода символа ^. Далее следует два байта поля длина (первый из них старший), которые характеризуют полную длину пакета в байтах. Запись в этом поле осуществляется в виде ascii-символов. Истинная длина пакета вычисляется согласно формуле: (l1 – 040)*0100 + (l2 – 040), где 040 Ј l1 < 0177 и 040 Ј l2 < 0140. После поля длина следует байт 075 (символ =), за которым следует два байта длины поля данных (равна размеру вложенного i-пакета в октетах). Заголовок завершается символом @ (восьмеричный код 0100). Все символы, запрещенные к использованию при инициализации, в случае их наличия в i-пакете подменяются печатными ASCII-символами. При этом для каждой такой подмены вводится два индексных байта (index-h и index_l). Индексные байты непосредственно следуют за байтами данных. В индексных байтах закодировано положение “запретного” символа в i-пакете. Преобразование запретных символов производится следующим образом. Если код символа больше или равно 0200, из него вычитается 0200, если при этом результат меньше 020 или равен 0177, над ним производится операция xor 020. Индексные байты представляют собой ASCII-символы. Истинное положение запретного символа вычисляется по формуле: (index-h – 040) * 040 + (index_l – 040). Значение index_l должно лежать в пределах 040 Ј index_l < 0100, а index-h – 040 Ј index-h < 0176.

x-протокол. Протокол ориентирован на машины со встроенными картами Х.25 и предназначен для непосредственной пересылки 8-битовых данных без взаимодействия со слоями Х.28 или Х.29. Пересылка осуществляется 512 байтными пакетами.

y-протокол. Протокол разработан Йоргом Квиком и используется в FX uucico. Протокол осуществляет контроль и коррекцию ошибок, он предназначен для передачи 8-битовых данных в поточном режиме. Здесь не предусмотрено подтверждения получения пакетов, по этой причине протокол удобен для полудуплексных каналов. Каждый пакет имеет 6-байтовый заголовок. Формат заголовка для y-пакетов показан на Рисунок 4.4.14.1.4.
