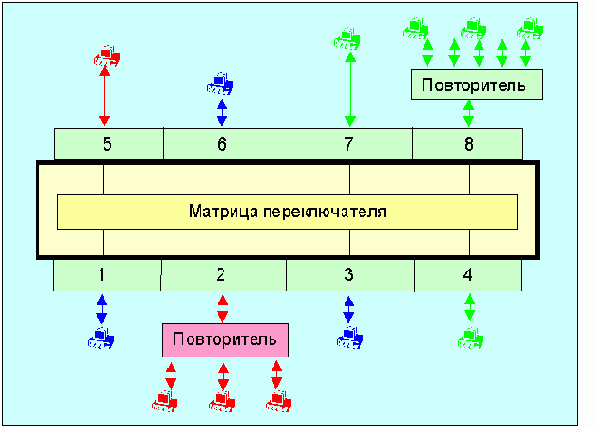

Рисунок 6.2.2. Схема переключателя (или концентратора) с поддержкой VLAN.

Для формирования VLAN необходимо устройство, где возможно осуществлять управление тем, какие порты могут соединяться. Например, пусть запрограммирована возможность пересылки пакетов между портами 1, 3 и 6, 2 и 5, а также между портами 4, 7 и 8. Тогда пакет из порта 1 никогда не попадет в порт 2, а из порта 8 в порт 6 и т.д. Таким образом, переключатель как бы разделяется на три независимых переключателя, принадлежащих различным виртуальным сетям. Управление матрицей переключения возможно через подключаемый из вне терминал или удаленным образом с использованием протокола SNMP. Если система переключателей, концентраторов (и возможно маршрутизаторов) запрограммирована корректно, возникнет три независимые виртуальные сети.

Данная технология может быть реализована не только в рамках локальной сети. Возможно выделение виртуальной сети в масштабах Интернет. В сущности, идея создания корпоративных сетей в Интернет (ИНТРАНЕТ) является обобщением идей виртуальных сетей на региональные сети.

Такая корпоративная сеть должна иметь один шлюз для входа в Интернет. Такой шлюз может выполнять функции Firewall, решая проблемы безопасности корпоративной сети.
