Разводка разъема интерфейса

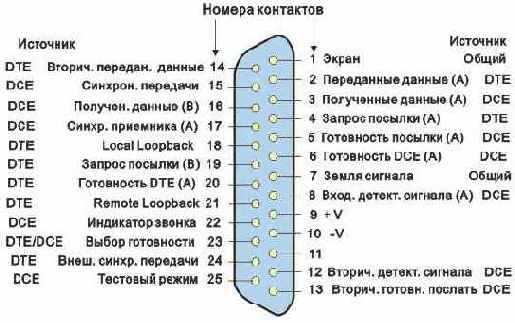

Разводка разъема интерфейса RS-232



Номер контакта

Сторона ЭВМ (DTE) Разъем DB25M

Устройство передачи данных (DCE) Разъем DB25F



1

Экран

Экран



2

Выход передачи данных (TD)

Вход приема данных (RD)



3

Вход приема данных (RD)

Выход передачи данных (TD)



4

Запрос передачи данных (RTS)

Запрос приема данных (CTS)



5

Запрос приема данных (CTS)

Запрос передачи данных (RTS)



6

Вход готовности (DSR)

Выход готовности (DTR)



7

Земля сигнала

Земля сигнала



8

Вход CD (Carrier Detect)

Выход CD (Carrier Detect)



20

DTE готов (DTR)

DCE готов (DSR)



22

Индикатор вызова (RI)

Индикатор вызова (RI)

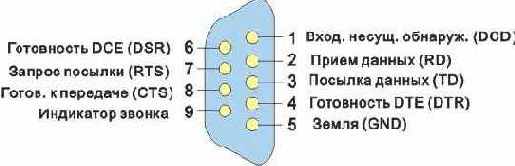

Интерфейс V.24/RS-232 (9-контактный)
