10.17 Разводка разъемов

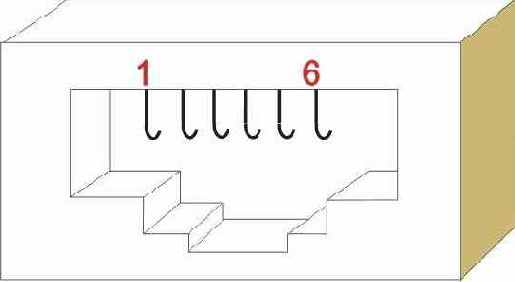

RJ-11 (6 контактов)
| Контакт | Назначение |
| 1 | Не используется (иногда земля) |
| 2 | Прием + |
| 3 | Передача + |
| 4 | Передача - |
| 5 | Прием - |
| 6 | Не используется (иногда земля) |
Телефонный разъем
Применение неэкранированных скрученных пар
| Использование | Ножки разъема | |||
| 1-2 | 3-6 | 4-5 | 7-8 | |
| Аналоговая передача голоса | - | - | TR/RX | - |
| 10BASE-T | TX | RX | - | - |
| 100BASE-TX | TX | RX | - | - |
| 100BASE-T4 | TX | RX | - | - |
| 100BASE-VG | BI | BI | BI | BI |
| ISDN | Питание | TX | RX | Питание |
| Token Ring | - | TX | RX | - |
| ATM-пользователь | TX | RX | ||
| ATM-разветвитель | RX | TX |
TX – передача; RX – прием; BI – двунаправленная передача/прием.
