Стандартный информационный кадр CAN

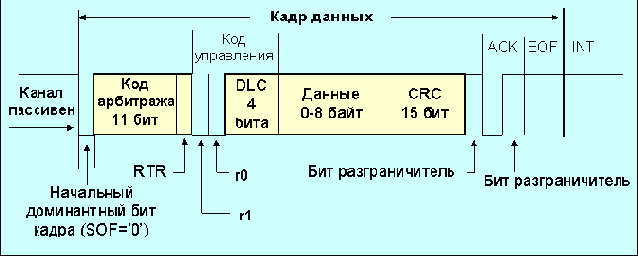

Рисунок 4.1.4.1 Стандартный информационный кадр 1 2.0a CAN
Кадр начинается с доминантного бита начала кадра (логический нуль, SOF - start of frame). Далее следует поле арбитража (идентификатор кадра), содержащее 11 бит (эти разряды носят имена id-28, ..., id-18) и завершающееся битом RTR (remote transmission request) удаленного запроса передачи. В информационном кадре RTR=0, для кадра запроса RTR=1. Семь наиболее значимых бит id-28 - id-22 не должны быть никогда все одновременно равными 1. Первым передается бит id28. Доминантные биты r0 и r1 (=0) зарезервированы для будущего использования (в некоторых спецификациях бит r1 называется IDE и относится для стандартных кадров к полю управления). Поле DLC (Data Length Code; биты поля имеют имена dcl3 - dcl0) несет в себе код длины поля данных в байтах. Поле данных, размещенное вслед за ним, может иметь переменную длину или вообще отсутствовать. CRC - циклическая контрольная сумма. В качестве образующего полинома при вычислении CRC используется x15 + x14 + x10 + x8 + x7 + x4 + x3 + 1. Формально, следующий за контрольной суммой бит-разграничитель (=1) принадлежит полю CRC. Поле отклика (ack) содержит два бита, первый из которых первоначально имеет уровень 1, а узлы получатели меняют его значение на доминантное (логический 0). Бит используется для сообщения о корректности контрольной суммы. Второй бит поля всегда имеет уровень логической 1. Завершающее поле EOF (end of frame) содержит семь единичных бит. За этим полем следует поле-заполнитель (INT) из трех единичных бит, после него может следовать очередной кадр. Формат расширенного информационного кадра сети can показан на Рисунок 4.1.4.2.
