Интегрированные сети ISDN
с одним или более устройств
Таблица 3.1.1
| Стандартный кабель | Широкополосный | |
| Максимальная длина канала | 2 км | 10 – 15 км |
| Скорость передачи данных | 1 – 50 Мбит/с | 100 – 140 Мбит/с |
| Режим передачи | полудуплекс | дуплекс |
| Ослабление влияния электромагнитных и радиочастотных наводок | 50 дБ | 85 дБ |
| Число подключений | < 50 устройств | 1500 каналов с одним или более устройств на канал |
| Доступ к каналу | CSMA/CD | FDM/FSK |

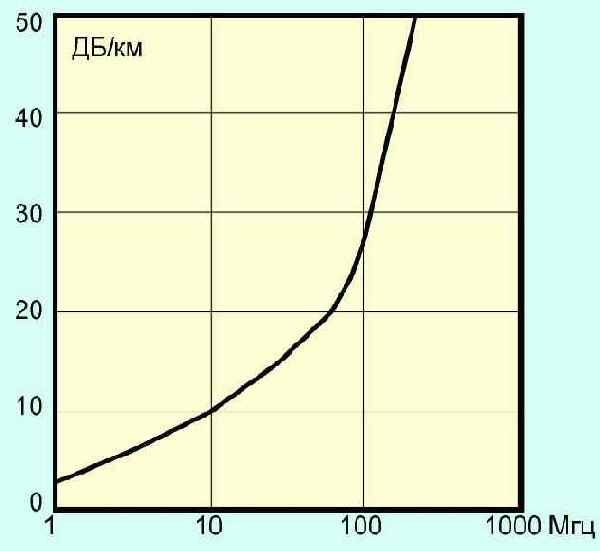

На Рисунок 3.1.2 показана зависимость ослабления кабеля (внешний диаметр 0,95 см) от частоты передаваемого сигнала.
При диагностировании сетей не всегда под руками может оказаться настоящий сетевой тестер типа WaveTek, и часто приходится довольствоваться обычным авометром. В этом случае может оказаться полезной таблица 3.1.2, где приведены удельные сопротивления используемых сетевых кабелей. Произведя измерение сопротивления сегмента, вы можете оценить его длину.
