Возможная топология сети X

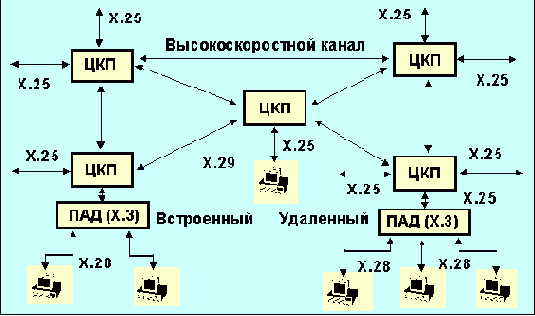

Рисунок 4.3.2.1. Возможная топология сети X.25
Сетевой адрес пользователя состоит из 12 десятичных цифр. 1-4 - идентификатор сети передачи данных (3 - страна, 4 - сеть); 5-12 - национальный номер (5-7 местная область, 8-12 - местный номер). Международная система адресации для систем передачи данных общего пользователя описана в рекомендациях X.121 международного комитета по телефонии и телеграфии. Каждое подключение к сети коммутации пакетов имеет свой национальный номер. Протокол X.25 не определяет технику маршрутизации пакетов по сети. Для целей управления в сетях X.25 используется протокол snmp и база данных MIB (как и в сетях Интернет). Три базовых уровня протокола X.25 и схема потоков информации отображены на Рисунок 4.3.2.2.
Для подключения по виртуальному каналу ЭВМ/ПАД посылается пакет (call request), содержащий сетевой адрес пользователя. После подтверждения соединения и передачи/приема данных виртуальное соединение может быть разорвано путем передачи пакета (clear request), инициатором в этом случае выступает удаленная ЭВМ. При невозможности установить связь clear request посылается сетью. Такой пакет содержит два информационных октета. Первый содержит код причины, второй является диагностическим кодом. Ниже в таблице 4.3.2.1 приведены коды причин ошибки.
