Диаграмма реализации “холодного” сброса



Рисунок 4.6.4.4. Диаграмма реализации “холодного” сброса

После прихода 40000-45000 тактов после Т0 шина RST переходит в состояние H. Этот момент времени называется T1. Начало отклика на Reset со стороны ICC наступает спустя 400-40000 тактов после T1 (время t1). Если за это время отклик со стороны ICC не поступает, терминал в пределах 50 мсек деактивирует контакты микросхемы на карте. Диаграмма холодного сброса ICC показана на Рисунок 4.6.4.4.

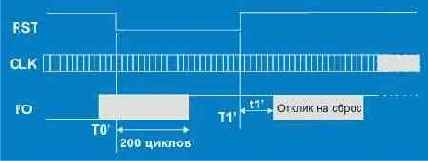

Команда сброса может поступать и в процессе обычной работы – так называемый “теплый” сброс. Временная диаграмма такого сброса показана на Рисунок 4.6.4.5.
