Схема некоторых возможных вариантов подключения рабочих станций к Ethernet

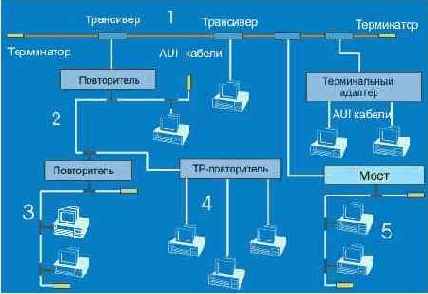

Рисунок 4.1.1.1.6 Схема некоторых возможных вариантов подключения рабочих станций к Ethernet
Исторически первой появилась схема подключения к толстому 50-омному коаксиальному кабелю (сегмент 1 на Рисунок 4.1.1.1.6; Z=50 ±2 Ом) через трансивер и многожильный кабель типа AUI (attachment unit interface, максимальная длина 50 м). Трансивер подключается к кабелю методом “наколки”, то есть во внешней оплетке и изоляции сверлится с помощью специального инструмента отверстие и через него осуществляется контакт трансивера с центральной жилой кабеля и экраном. Кабель по возможности не должен содержать сросток, в противном случае его предельная длина должна быть сокращена. Кабельный сегмент должен быть согласован с обоих сторон с помощью терминаторов (50 Ом ±1%). Позднее стала популярной схема соединений через тонкий коаксиальный кабель и t-образные коаксиальные разъемы (волновое сопротивление 50 Ом). В настоящее время наибольшее применение находит схема со специальными многовходовыми повторителями-концентраторами (Hub) и подключением оконечного оборудования через скрученные пары. Для подключения используется 8-контактный разъем RJ-45 (см. приложение 10.17 Разводка разъемов). Этому способствует удешевление категорированных скрученных пар, соответствующих повторителей, а также большая надежность и лучшая ремонтоспособность таких сетей. Следует иметь в виду, что предельные длины для коаксиальных кабелей, приведенные в таблице 4.1.1.1.1 относятся к зарубежным типам, в частности в случае тонкого кабеля - это rg-58. Отечественные разновидности кабеля, например РК-50-2-11, допускают (при максимальной загрузке) длины примерно в 1,3-1,5 раз меньше. Это связано с меньшим сечением центральной жилы и большей вариацией волнового сопротивления. Если же число ЭВМ подключенных к кабельному сегменту много меньше предельного, допускается использование и запредельных длин кабельных сегментов, но это не рекомендуется. Пропускная способность сети с методом доступа csma/cd снижается по мере роста загрузки из-за увеличения вероятности столкновений. По этой причине даже использование 100-мегагерцного ethernet не может гарантировать большей пропускной способности (по сравнению с обычным, см. Рисунок 4.1.1.1.8) при условии высоких загрузок и, как следствие, высоких вероятностей столкновений. ethernet-интерфейс перед началом передачи контролирует состояние кабельного сегмента (наличие несущей), выжидает некоторое время, если сегмент занят, после чего производит попытку передачи с контролем возможности столкновения.
Если в поле адресата содержатся все единицы, адрес считается широковещательным, то есть обращенным ко всем рабочим станциям локальной сети. Пакет ethernet может нести от 46 до 1500 байт данных. Схема интерфейса на уровне mau в упрощенном виде имеет вид, показанный на Рисунок 4.1.1.1.7.
