Типы топологии FC

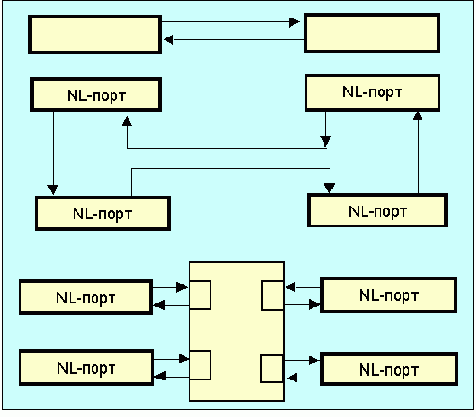

Рисунок 4.1.12.2. Типы топологии FC
Перед передачей октеты преобразуются в 10-битовые кодовые последовательности, называемые символами передачи (кодировка IBM 8B/10B). Логической единице соответствует больший уровень световой энергии. В Fibre Channel предусмотрено два режима обмена буфер-буфер и точка-точка (end-to-end). Передача данных осуществляется только когда принимающая сторона готова к этому. Прежде чем что-либо посылать стороны должны выполнить операцию login. В ходе выполнения login определяется верхний предел объема пересылаемых данных (credit). Значение параметра credit задает число кадров, которые могут быть приняты. После передачи очередного кадра значение credit уменьшается на единицу. Когда значение этой переменной достигает нуля, дальнейшая передача блокируется до тех пор, пока получатель не обработает один или более кадров и будет готов продолжить прием. Здесь имеет место довольно тесная аналогия с окнами в протоколе TCP. Режим обмена буфер-буфер предполагает установление связи между портами N_Port и F_Port или между двумя N_Port. При установлении соединения каждая из сторон сообщает партнеру, сколько кадров она готова принять (значение переменной BB_Credit). Режим точка-точка (end-to-end) реализуется между портами типа N_Port. Предельное число кадров, которые сторона может принять, задается переменной EE_Credit. Эта переменная устанавливается равной нулю при инициализации, увеличивается на единицу при передаче кадра и уменьшается при получении кадра ACK Link Control. Кадр ACK может указывать на то, что порт получил и обработал один кадр, N кадров или всю последовательность кадров. Смотри также "Definitions of Managed Objects for the Fabric Element in Fibre Channel Standard". K. Teow. May 2000, RFC-2837.
