Формат i-поля пакета HIPPI

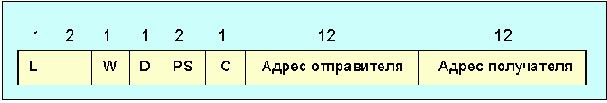

Рисунок 4.1.7.3. Формат i-поля пакета HIPPI
Поле L=1 – локально заданный формат; W=1 указывает на 64-битное соединение; D=1 отмечает смену положения адресов отправителя и получателя; PS – биты выбора пути (path selection); С – задержка вызова при занятой линии (camp-on; переключатель не разрывает соединения при занятом получателе, а ждет его освобождения). 12-битовые адреса отправителя и получателя часто делятся на 6-битовые секции, определяющие адрес переключателя и номер порта. HIPPI-IPI (intelligent peripheral interface) представляет собой быстродействующий интерфейс периферийных устройств, выполняющий команды SCSI. Расширение HIPPI-LE (link encapsulation) обеспечивает поддержку IEEE 802.2.
При расстояниях до 25 метров используется кабель, содержащий 50 скрученных пар. Такты часов следуют с периодом 40 нсек. В сетях HIPPI предусмотрен транзит пакетов формата TCP/IP. Блок-схема канала HIPPI показана на Рисунок 4.1.7.4.
