Интегрированные сети ISDN
Обмен сообщениями при разрыве связи

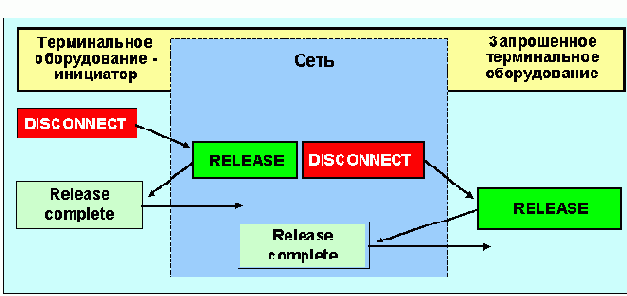

Рисунок 4.3.3.19 Обмен сообщениями при разрыве связи
Возможна временная пассивация терминала посредством сообщения suspend с последующим возобновлением прерванного режима с помощью сообщения resume. Каждое из этих сообщений требует подтверждения получения (suspend acknowledge и resume acknowledge, соответственно). При вызове может оказаться несколько терминалов, отвечающих запрашиваемым требованиям (например, телефонных аппаратов). Вызывающая сторона может выбрать один из них (зная, например, их положение). Существует два механизма обращения к заданному терминалу. Первый использует вспомогательную службу direct dialling-in (DDI), которая в случае реализации обычного доступа к ISDN называется multiple subscriber number (MSN). В DDI и MSN номер сети используется для целей маршрутизации в пределах локальной сети пользователя. Каждому терминалу в сети должен быть присвоен уникальный MSN-номер. Именно этот номер используется для идентификации при Setup-процедуре.
Второй механизм адресации к заданному терминалу базируется на субадресации (subaddressing - SUB). В этом варианте дополнительная адресная информация передается от источника запроса к адресату. Этот адрес не является частью ISDN-номера, который используется для целей маршрутизации. Этот адрес может быть применен для обращения к некоторому процессу внутри терминала (не следует забывать, терминалом может быть ЭВМ) или к приложениям, которые не следуют стандартам OSI. Каждый терминал, подсоединенный к пассивной шине, нуждается в присвоении ему субадреса.
Принципиальное различие между DDI/MSN и SUB методами адресации заключается в том, что для DDI/MSN адрес является частью ISDN номера, в то время как для SUB это не так.
В этом случае каждому терминалу, подключенному к пассивной шине, должен быть присвоен такой субадрес. Процедура Setup должна содержать информацию о субадресе. Для выбора типа услуг и проверки терминальных возможностей используется обмен сообщениями alerting-connect.
Для максимального удовлетворения запросов потребителей isdn должна поддерживать самые разные дополнительные виды услуг.
Чтобы решить эти задачи на уровне 3 для интерфейса пользователь-сеть разработаны два протокола - функциональная и стимулирующая сигнальные процедуры. В случае стимулирующей сигнальной процедуры терминал не должен иметь какой-либо информации о вспомогательных видах услуг. Работа терминала контролируется сетью с помощью сигнальных сообщений уровня 3. Сеть и терминал работают по схеме клиент-сервер и от терминала не требуется особых аналитических способностей. Базовый формат управляющих сообщений соответствует типу information. Существуют две разновидности этого протокола: один использует управляющие последовательности символов, заключенные между * и #, для второго - сеть должна хранить специальный профайл для каждого терминала. Такой профайл может переопределять функцию некоторых клавиш терминала. Нажатие такой клавиши осуществляет вызов определенного вида услуг.
В случае функциональной сигнальной процедуры терминал должен знать все о вспомогательном виде услуг и хранить всю необходимую информацию о них. Функциональный протокол использует информационные элементы facility (возможность, см. таблицу 4.3.5.4). Для пересылки этих информационных элементов используются сообщения типа register (см. описание протокола X.25). Функциональный протокол базируется на протоколе ROSE (remote operations service element). Этот протокол служит для поддержки приложений, где необходим интерактивный контроль сетевых объектов. Протокол ROSE обеспечивает запуск процесса, поддерживает процедуры подтверждения и последующее управление процессом. В таблице 4.3.5.4 приведен перечень дополнительных услуг, предоставляемых ISDN и поддерживаемых функциональным протоколом.
