Интегрированные сети ISDN



Последовательность обмена кадрами на

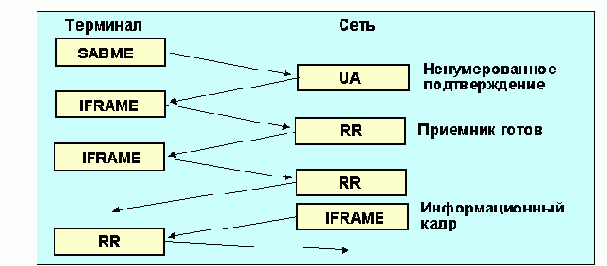

Рисунок 4.3.3. 13 Последовательность обмена кадрами на уровне 2



Получение каждого информационного кадра (Iframe) должно быть в конце концов подтверждено (прислан пакет RR; см. таблицу 4.3.3.1). Число Iframe, которое может быть послано, не дожидаясь подтверждения получения (размер окна), может лежать в пределах 1-127. В случае телефонии это число равно 1. Если ресурс окна исчерпан, партнер вынужден задержать отправку очередного пакета до подтверждения получения посланного ранее кадра (RR). Для выявления потери кадров используется таймер. Таймер запускается всякий раз при посылке командного кадра и останавливается при получении подтверждения. Этого таймера достаточно, чтобы проконтролировать доставку, как команды, так и отклика. Если произошел таймаут, нельзя определить, какой из этих двух кадров потерян. Кадр, поврежденный на уровне 1, будет принят с неверной FCS (frame check sequence) и по истечении времени, заданного таймером, будет произведена посылка командного кадра с битом poll=1. Партнер при этом вынужден прислать значение системной переменной, характеризующей ситуацию. По этой переменной можно судить, был ли получен исходный кадр.

Таким образом, можно идентифицировать факт потери информационного кадра (нужна ретрансмиссия) или отклика на него. После трех ретрансмиссий считается, что канал разорван, и предпринимается попытка его восстановить. FCS получается путем деления последовательности бит, начиная с адреса и кончая (но не включая) началом fcs, на образующий полином x16+x12+x5+1. Практически это делается с использованием сдвигового регистра, который в исходном состоянии устанавливается в единичное состояние. В конечном результате в регистре оказывается код остатка от деления. Дополнение по модулю 1 этого остатка и есть FCS.
