Сабвуфер проектировался для акустической системы 5.1 компьютера, поэтому эго характеристики совсем не рекордные, однако его вполне хватает для поддержки басом небольших компьютерных колонок.

Чертеж корпуса
Корпус выполнен из фанеры толщиной 10 мм, склеен эпоксидной смолой с проклейкой углов рейками треугольного сечения. Снаружи корпус оклеен натуральным шпоном красного дерева. Применялся клей ПВА и утюг. После оклейки шпон шкурится и покрывается нитролаком в 6-8 слоев. Каждый последующий слой наносится после полного высыхания предыдущего. Внутри корпус усилен парой распорок. Внутренний полезный обьем корпуса составляет 8 литров. Пластиковая труба приобретена в магазине сантехники. Динамическая головка типа 10ГД34 (новое название 25ГДН1) доработана - вклеен дополнительный колпачек из теннисного мяча, поверхность которого покрыта смесью графита с эпоксидной смолой.

Усилитель НЧ выпонен на микросхеме TDA2030 с умощнением парой транзисторов BD909, BD910. На входе усилителя установлен фильтр НЧ, срезающий частоты выше 200 Гц. Блок питания нестабилизированный и выдает напряжение +-20В. Усилитель смонтирован на панели из дюралюминия толщиной 6 мм, панель анодирована в черный цвет. Панель крепится сзади 6 саморезами к корпусу через тонкую прокладку 0,3 мм из резины. Головка 10ГД34 крепится через такую же прокладку.

Сабвуфер эксплуатируется с колонками Microlab и хорошо себя зарекомендовал (колонки Microlab такой же высоты как саб, имеют деревянные корпуса и оклеены пленкой имитирующей красное дерево) .

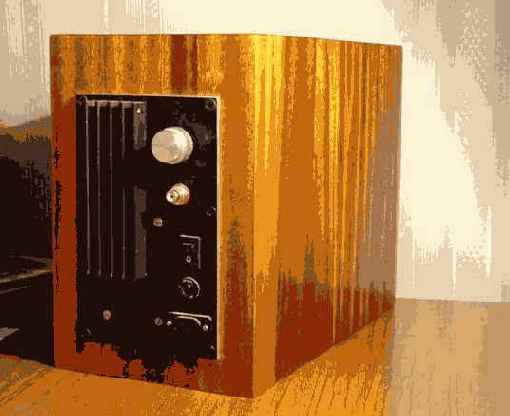

Фото готового сабвуфера



Электрическая схема сабвуфера

.............

...............
