Обмен сообщениями при установлении и разрыве виртуального соединения

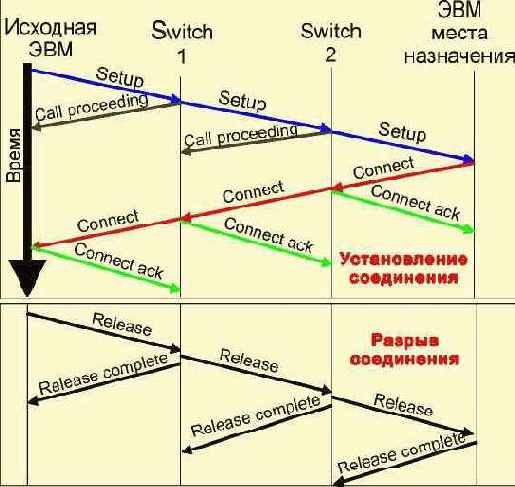

Рисунок 4.3.5.1. Обмен сообщениями при установлении и разрыве виртуального соединения




Сети ATM допускают создание мультикастных каналов. Такой канал имеет одного отправителя и много получателей. Первый канал формируется обычным путем, последующие участники сессии подключаются позднее путем посылки сообщения add party.

За видимую простоту ячеек приходится платить тем, что управляющая информация передается в общем информационном потоке. Высокая скорость передачи данных требует применения аппаратно реализованных маршрутных таблиц на каждом переключателе пакетов. На Рисунок 4.3.5.2 представлен формат заголовка пакета ATM. Заголовок обеспечивает два механизма маршрутизации пакетов:

  • VPI (virtual path identifier - виртуальный идентификатор маршрута) обеспечивает соединение точка-точка, но маршрут не является фиксированным и задается непосредственно перед началом пересылки с использованием сигнальных сообщений. Слово “виртуальный” означает, что пакеты передаются от узла к узлу в соответствии с VPI.
  • VCI (virtual call identifier - виртуальный идентификатор запроса) запросы осуществляются в соответствии с виртуальным маршрутом, заданным VPI.

Эти два субполя вместе образуют поле маршрута, которое занимает 24 бита.
