Структура PDU подуровня SAR ATM го типа (AAL

Рисунок 4.3.5.4. Структура PDU подуровня SAR ATM 1-го типа (AAL1)

CSI

(convergence sublayer indicator) – индикатор подуровня конвергенции

(sequence number) – номер по порядку

SNP

(sequence number protection) – защита номера последовательности

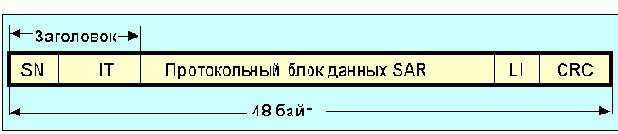

Рисунок 4.3.5.5. Структура PDU подуровня SAR ATM 2-го типа (AAL2)

(information type) – тип данных. Служит для указания начала, продолжения или окончания сообщения

(length indicator) – индикатор длины. Указывает число октетов в поле данных

CRC

Контрольная сумма

Поля SN и IT имеют общую длину 1 байт, поля же LI и CRC вместе занимают 2 байта. Поле данных (PDU) в такой ячейке имеет длину 45 байт. Более детальной информации о длинах полей стандарт не оговаривает.

Уровень адаптации 3/4 типов предназначен для передачи данных как в режиме с установлением соединения, так и без него. Раньше службам С и D были выделены разные типы уровня адаптации, позднее они были объединены. Определены два типа обмена: сообщение и поток. В первом случае блок данных передается в одном интерфейсном блоке (IDU). Сервисные блоки данных могут иметь переменную длину. В режиме поток сервисный блок данных передается через интерфейс уровня адаптации в одном или нескольких IDU. В этом режиме может быть реализована услуга “внутренний контейнер”. Здесь допускается и прерывание передачи, частично переданный блок теряется. AAL3/4 допускает организацию нескольких сессий одновременно (например, несколько удаленных login). Структура протокольного блока данных подуровня SAR 3/4 типа представлена на Рисунок 4.3.5.6. Длина поля данных (PDU) составляет 44 байта. Заметим, что AAL3/4 имеет два уровня издержек - 8 байт добавляется для каждого сообщения и 4 избыточных байта приходятся на каждую ячейку, это достаточно много особенно для коротких сообщений.
