Примеры сетевых топологий

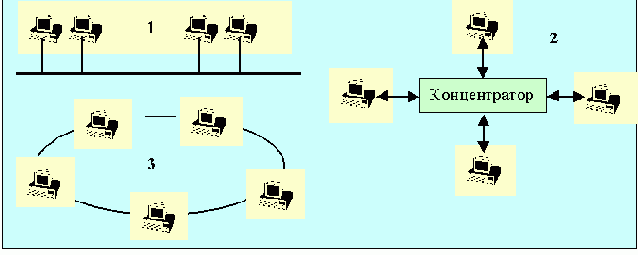

Рисунок 4.1. Примеры сетевых топологий
К первым трем типам топологии относятся 99% всех локальных сетей. Наиболее популярный тип сети – Ethernet, может строиться по схемам 1 и 2. Вариант 1 наиболее дешев, так как требует по одному интерфейсу на машину и не нуждается в каком-либо дополнительном оборудовании. Сети Token Ring и FDDI используют кольцевую топологию (3 на Рисунок 4.1), где каждый узел должен иметь два сетевых интерфейса. Эта топология удобна для оптоволоконных каналов, где сигнал может передаваться только в одном направлении (но при наличии двух колец, как в FDDI, возможна и двунаправленная передача). Нетрудно видеть, что кольцевая топология строится из последовательности соединений точка-точка.
Используется и немалое количество других топологий, которые являются комбинациями уже названных. Примеры таких топологий представлены на Рисунок 4.2.
Вариант А на Рисунок 4.2 представляет собой схему с полным набором связей (все узлы соединены со всеми), такая схема используется только в случае, когда необходимо обеспечить высокую надежность соединений. Эта версия требует для каждого из узлов наличия n-1 интерфейсов при полном числе узлов n. Вариант Б является примером нерегулярной топологии, а вариант В – иерархический случай связи (древовидная топология).
Если топологии на Рисунок 4.1 чаще применимы для локальных сетей, то топологии на Рисунок 4.2 более типичны для региональных и глобальных сетей. Выбор топологии локальной или региональной сети существенно сказывается на ее стоимости и рабочих характеристиках. При этом важной характеристикой при однородной сети является среднее число шагов между узлами d.
