Пример реализации алгоритма "расширяющееся дерево"

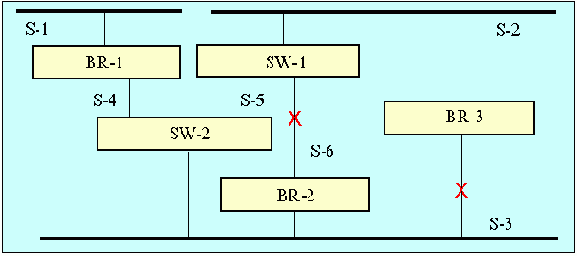

Рисунок 4.1.1.4.7. Пример реализации алгоритма "расширяющееся дерево"
Некоторые современные мосты используют так называемую маршрутизацию отправителя (source routing). Такая маршрутизация предполагает, что отправитель знает, находится ли адресат в пределах локальной сети и может оптимально определить путь доставки. При посылке кадра другой сети отправитель устанавливает старший бит своего адреса равным единице. Одновременно в заголовке кадра прописывается весь маршрут. Каждой сети присваивается 12-битовый идентификатор, а каждому мосту ставится в соответствие 4-битовый код, уникальный в контексте данной сети. Это означает, что мосты в пределах одной сети должны иметь разные идентификаторы, но их коды могут совпадать, если они находятся в разных сетях. Мост рассматривает только кадры с единицей в старшем бите адреса места назначения. Для этих кадров просматриваются коды сети в списке, записанном в заголовке. Если в списке содержится код, совпадающий с тем, который характеризует сеть, где находится мост, кадр переадресуется в эту сеть. Реализация алгоритма может осуществляться программно или аппаратно. Если путь до места назначения неизвестен, отправитель генерирует специальный пакет, посылаемый широковещательно (discovery frame) и достигающий всех мостов и всех субсетей. Когда приходит отклик от адресата, мосты записывают его идентификатор, а первичный отправитель фиксируют маршрут до адресата. Данный алгоритм достаточно прост, но сопряжен с лавинным размножением "исследовательских" пакетов особенно в случае, когда смежные сети соединяются через несколько мостов/переключателей.
Маршрутизатор отличается от переключателя тем, что поддерживает хотя бы один протокол маршрутизации. Существуют внутренние и внешние протоколы маршрутизации. Если маршрутизатор осуществляет связь данной автономной системы с другими автономными системами, его называют пограничным (border). Маршрутизатор же, который имеет только один внешний канал связи, в литературе часто называют gateway (входной порт сети). Любой маршрутизатор может поддерживать в любой момент только один внутренний и один внешний протокол маршрутизации, выбор этих протоколов осуществляет администратор сети из имеющегося списка. Маршрутизаторы представляют собой наиболее сложные сетевые устройства. Главным достоинством маршрутизаторов в локальной сети является ограничение влияния потоков широковещательных сообщений.
В последнее время заметное распространение получил гибрид маршрутизатора и моста – brouter. Некоторые протоколы (например, NetBIOS) не допускают маршрутизации. Когда необходимо использовать такие протоколы совместно с TCP/IP, необходим brouter. Широко используются такие приборы в сетях Token Ring.
Особый класс образуют мультиплексоры/демультиплексоры, которые используют собственные протоколы и служат для предоставления общего канала большему числу потребителей. Эти устройства широко используются при построении сетей типа Интранет (корпоративные сети, где субсети разных филиалов разнесены на большие расстояния). Такие сети строятся на базе специальных выделенных каналов, а мультиплексоры позволяют использовать эти каналы для предоставления комплексных услуг: телефонной связи, передачи факсов и цифровой информации, экономя значительные средства.
Если перед вами стоит задача создания локальной сети с выходом в Интернет, вам нужно последовательно решить ряд проблем помимо финансовых. Должны быть сформулированы задачи, ради которых эта сеть создается, определена топология сети, число сегментов и характер их связей, число ЭВМ-участников, определен сервис-провайдер, или провайдеры, если вам нужно обеспечить более высокую надежность и живучесть сети. Вам надо оценить требуемую загрузку сегментов сети и внешних каналов связи, выбрать программную среду. После этого вы можете приступить к составлению списка необходимого оборудования и программного обеспечения. Если ваша сеть является оконечной и она имеет только один внешний канал связи, вам не нужен маршрутизатор и вы можете ограничиться ЭВМ-портом (gateway), которая должна иметь необходимый интерфейс. Внешним каналом может стать коммутируемая телефонная сеть, выделенная телефонная линия, оптоволоконный кабель или радиорелейный канал. Во всех перечисленных случаях вам будет необходим соответствующий модем.
