Схема входового сетевого переключателя

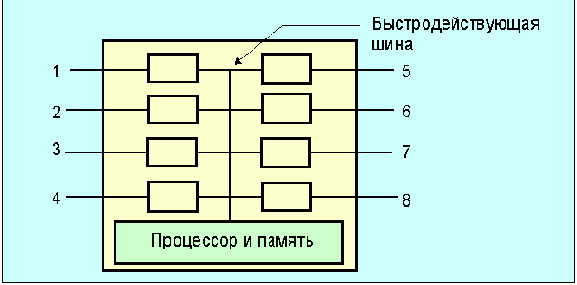

Рисунок 4.1.1.4.4. Схема 8-входового сетевого переключателя
Существуют переключатели, работающие в режиме “на пролет” (cut through). Здесь первые биты пакета поступают на выход переключателя, когда последующие еще только приходят на вход. Задержка в этом случае минимальна, но переключатель пропускает через себя пакеты, поврежденные в результате столкновений. Альтернативой такому режиму является передача через буферную память (схема передачи SAF – Store And Forward). Поврежденные пакеты в этом режиме отбрасываются, но задержка заметно возрастает. Кроме того, буферная память должна иметься на всех входах (или общая многопортовая). При проектировании сетей следует иметь в виду, что переключатели превосходят маршрутизаторы по соотношению производительность/цена.
При проектировании локальной сети следует учитывать то обстоятельство, что узлы с самым напряженным трафиком должны располагаться как можно ближе к повторителю (мосту или переключателю). В этом случае среднее число коллизий в единицу времени будет ниже. По этой причине сервер должен располагаться как можно ближе к повторителю или другому сетевому устройству (см. Рисунок 4.1.1.4.6).
Схема внутренних связей переключателя может отличаться от приведенной на Рисунок 4.1.1.4.4 и иметь конфигурацию, показанную на Рисунок 4.1.1.4.5. Привлекательность такой схемы заключается в возможности реализации обмена по двум непересекающимся направлениям одновременно (См. LAN. Журнал сетевых решений, май 1998, том 4, N5, стр 21. Дмитрий Ганжа). От разделяемых к коммутируемым сетям). При этом эффективная пропускная способность многопортового переключателя может в несколько раз превосходить полосу пропускания сети, например, 10 Мбит/с.
