Интегрированные сети ISDN



Зависимость волнового импеданса скрученной пары и фазы (сечение м) от частоты

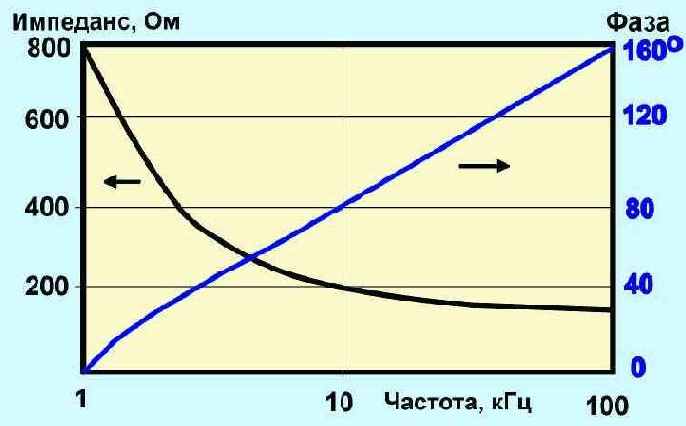

Рисунок 2.1.2. Зависимость волнового импеданса скрученной пары и фазы (сечение 0,5мм) от частоты


Сопротивление скрученной пары от коммутатора до терминального оборудования может лежать в пределах 800-20000 Ом. Следует учитывать, что при подаче питания на терминальное оборудование (телефон) по подводящему кабелю, большое его сопротивление, помимо прочего, приведет к падению питающего напряжения. В многожильных кабелях определенные проблемы создают перекрестные наводки и шумы. Обычно рассматриваются два случая перекрестных наводок:

  • Источник сигнала и приемник находятся по одну сторону кабеля (NEXT - near end crosstalk);
  • Приемник и источник находятся на разных концах кабеля (FRXT - far end crosstalk).
  • NEXT-наводки при большом числе пар проводов в кабеле подчиняются закону f1.5 , а их уровень составляет около 55 дБ при частоте 100 кГц. FEXT-наводки сильно зависят от схемы коммутации и разводки проводов и обычно менее опасны, чем NEXT. Еще одним источников наводок является импульсный шум внешних электромагнитных переходных процессов. Этот вид наводок обычно характеризуется процентом времени, в течении которого его уровень превышает порог чувствительности, и варьируется в зависимости от обстоятельств в очень широких пределах.

    При передаче по линии сигналы модулируются, при этом важно обеспечить сохранение среднего уровня сигнала (постоянной составляющей). Определенные искажения сигнала вносит сам кабель. Заметное влияние на характер искажений оказывает межсимвольная интерференция (ISI - Intersymbol Interference). Эта интерференция возникает из-за расплывания импульсов в процессе их передачи по линии и наезжания их друг на друга. Проблема усложняется тем, что характеристики передающей линии могут меняться со временем (коммутаторы и маршрутизаторы). По этой причине очень важно обеспечить идентичность условий передачи различных частот при наличии таких вариаций. Для решения этой задачи используются линейные эквилайзеры (Рисунок 2.1.3 и 2.1.4), которые выполняют эту операцию во всем спектре частот, или после стробирования для реального спектра сигнала. Этот метод чувствителен к шумам в системе. Эквилайзеры с решающей обратной связью (DFE - Decision Feedback Equalizer) не чувствительны к шумам, они управляются принятой информацией. Но влияние ошибок при приеме информации в этом случае может быть усилено.
