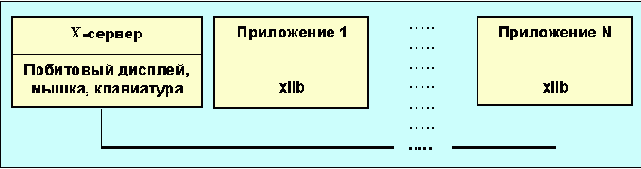

Схема взаимодействия различных частей X-windows

Рисунок 4.5.5.1. Схема взаимодействия различных частей X-windows

xlib является интерфейсом для любого прикладного процесса и обычно представляет собой программу, написанную на C. Xlib отвечает за обмен информацией между сервером и терминалом пользователя (X-клиент). Под приложениями здесь подразумеваются независимые процессы. Для каждого терминала инсталлируется отдельный X-сервер. Один X-сервер может обслуживать несколько клиентов. X-сервер осуществляет отображение на экране всех окон, в то время как функция клиентов - управление окнами. Для управления окнами используются структуры типа стеков.

Прикладная программа-клиент и сервер взаимодействуют друг с другом через системный протокол X-windows (RFC-1013 и RFC-1198). При этом используется четыре вида сообщений:

Запрос: инструкция, направляемая серверу рабочей станции, например, нарисовать окружность.

Отклик: направляется от сервера в ответ на запрос.

Событие: используется сервером, чтобы сообщить прикладной программе об изменениях, которые могут повлиять на ее работу (например, нажатие клавиши на терминале или мышке, запрос из сети и т.д.).

Ошибка: посылается сервером прикладной программе, если что не так (переполнение памяти, неправильно заданные параметры делают выполнение задания невозможным и пр.).

Форматы таких сообщений представлены на Рисунок 4.5.5.2.
