Формат заголовка DQDB–пакета

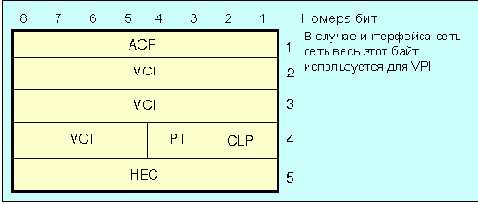

Рисунок 4.1.9.2. Формат заголовка DQDB–пакета


Поле ACF (access control field) служит для управления доступом. Поле VCI (virtual cannel identifier) - виртуальный идентификатор канала. Далее следуют поля:

PT

(payload type) 4 бита типа данных (коды аналогичны atm);

CLP

(cell loss priority) - уровень приоритета при потере пакета. Указывает на то, какой приоритет имеет ячейка, и будет ли она отброшена в случае переполнения канала (как и в ATM);

HEC

(header error control) поле контроля ошибок (crc заголовка).

Ячейка DQDB отличается от ячейки ATM тем, что не содержит поля VPI (идентификатор виртуального пути), а поле VCI имеет на 4 бита больше. Упрощенная схема подключения узлов к сети показана на Рисунок 4.1.9.3. Шины А и Б служат для передачи ячеек в противоположных направлениях. Если станция намерена передать ячейку по шине Б, она должна выполнить резервирование заранее на шине А, осуществив запись 1 в бит request соответствующей ячейки.
