Интегрированные сети ISDN
Формат поля управления I-кадра (нумерация по модулю

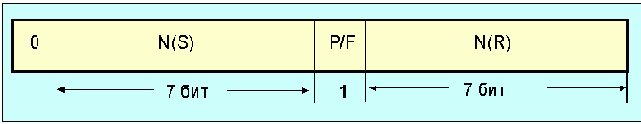

Рисунок 4.3.1.3. Формат поля управления I-кадра (нумерация по модулю 128)
\
N(S) и N(S) представляют собой поля номера кадров. N(R) - номер текущего кадра, а N(R) - номер следующего кадра, который отправитель текущего кадра ожидает получить. При несоответствии ожидаемого номера и полученного возникает ошибка. Если используется нумерация кадров по модулю 8, то максимальное число кадров, не получивших подтверждение не может превышать 7, а размер полей N(S) и N(R) равен трем бит. Это справедливо и для s-кадров. i, s и u-кадры могут иметь обычный (один байт) и расширенный (2 байта) форматы. Младший бит (1) расположен слева. Поле P/F - флаг опрос/окончание опроса. Информационный (I) кадр содержит поле информация (см. Рисунок 4.3.1.2). Формат S- кадра показан на Рисунок 4.3.1.4.
