Формат поля управления U-кадра

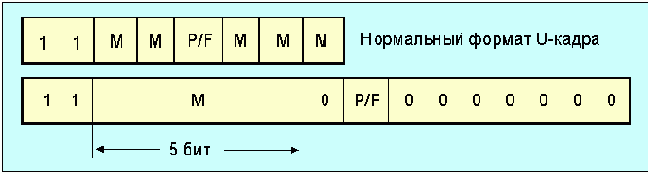

Рисунок 4.3.1.5. Формат поля управления U-кадра
U-кадр используется для формирования канала, изменения режима работы и управления системой передачи данных. Существует версия, когда поле “0” размещается не в 8-ой позиции, а в 5-ой. В нижней части рисунка показана расширенная версия формата. Младшие разряды располагаются слева. Поле m может принимать значения, приведенные в таблице 3.5.1.2.
Установление соединения начинается с передачи в канал команды SABM (или SABME). Если удаленной станцией эта команда принята правильно и имеется возможность установления соединения, то присылается отклик UA. При этом переменные состояния на удаленной станции V(S) и V(R) (аналоги полей N(S) и N(R) в пакетах) устанавливаются в нулевое состояние.
