Кабели и разъемы в каналах ISDN

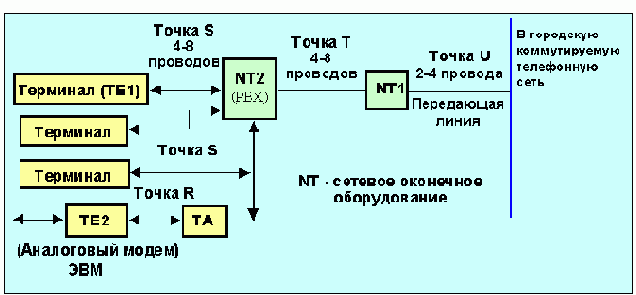

Рисунок 4.3.3.2. Кабели и разъемы в каналах ISDN

Точки s и t обеспечивают доступ к канальным услугам ISDN. В точке R (на Рисунок 4.3.3.2 TA - терминальный адаптер), в зависимости от типа терминального адаптера, доступны некоторые другие стандартные CCITT услуги (X.21 или X.25, V.35, RS-232 или V.24). Входы TE1 и TE2 предназначены для удаленных телекоммуникационных услуг. Все виды услуг могут быть разделены на три группы по форме доступа к 64кбит/с:

Услуги, для которых меняется лишь скорость исполнения (например, файловый обмен или электронная почта).

Принципиально новые услуги, которые недоступны при низких скоростях обмена, например, факсимильная передача со скоростью 3-4 секунды на страницу (против 20-30 сек при низких скоростях); видеотекст (напр., Prestel в Англии, Minitel во Франции или Bildschirmtext в Германии).

Услуги, абсолютно невозможные при скоростях ниже 64кб/с. Например, видеотелефон или высококачественная передача звука (G.722; ADPCM - adaptive differential pulse code modulation). Телефония часто использует каналы со скоростью передачи 32кбит/с (G.721). Полоса звукового сигнала равна 50 Гц - 20 кГц.

Эталонная конфигурация системы передачи и приема сигналов, а также подачи питания на терминальное оборудование показана на Рисунок 4.3.3.3. Передаваемая по проводам мощность составляет 1-0.5 Вт. Дополнительная пара проводов питания является в настоящее время опционной.
