Восстановление системы после потери кадра RR

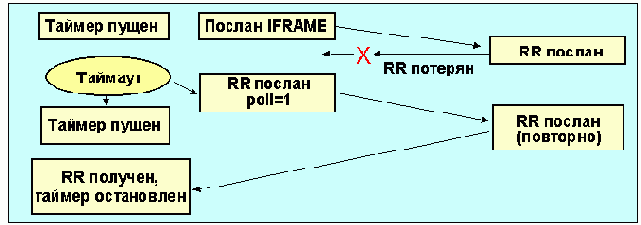

Рисунок 4.3.3.15 Восстановление системы после потери кадра RR


Сигнал RNR(получатель не готов) используется для запрета пересылки пакетов партнеру на уровне 2 и может использоваться при реализации приоритетных услуг. Другим пакетом, который специфицирован на уровне 2, является кадр frame reject (FRMR). Этот кадр может быть получен объектом второго уровня, но не может быть послан. При получении этого кадра система сбрасывается в исходное состояние. После завершения процедуры обмена разрыв канала производится путем посылки кадров DISC (disconnect) и отклика UA (unnumbered acknowledgment), с этого момента обмен кадрами I-типа не возможен. Кадр DM(disconnect mode) может выполнять те же функции, что и UA. Он используется в качестве отклика на SABME, если слой 2 не может установить связь, или отклика на disc, если связь уже разорвана.

Для управления и контроля за выделяемыми идентификаторами TEI предназначен специальный драйвер, который имеет возможность выделять и удалять используемые TEI. Все сообщения, связанные с TEI, передаются с помощью пакетов SAPI (service access point identifier). Так как работа с TEI должна выполняться вне зависимости от состояния уровня 2, все TEI-сообщения являются ненумерованными (UI) и не требуют отклика. Надежность достигается путем многократной пересылки пакетов. Пока терминалу не присвоен TEI (terminal endpoint identifier), используется широковещательный метод обмена. Все терминалы пользователя должны воспринимать любые управляющие кадры. Кадры управления в процессе присвоения TEI терминалу рассылаются широковещательно. Схема присвоения TEI и установления связи показана ниже на Рисунок 4.3.3.16:
